最大トップロード容量10kg (22.05lb)
パン/方位角角度: 0-360 ° 、チルト/仰角: -60 ° ~- 60 °
パン/方位角速度: 0.01 ° ~ 30 °/S、チルト/仰角速度: 0.01 ° ~ 15 °/S
プリセット精度: ± 0.1 °
高精度ステッピングモーター、ワーム/ギアドライブ伝送
停電後のメモリ付きセルフロック
RS485またはRS422 Pelco P/Dプロトコルとのpanチルト制御
サポート位置フィードバックと絶対位置
ミニサイズ: 223*140*235mm
オプションの逆さまのインストール
ほこりや水の侵入のための定格IP66

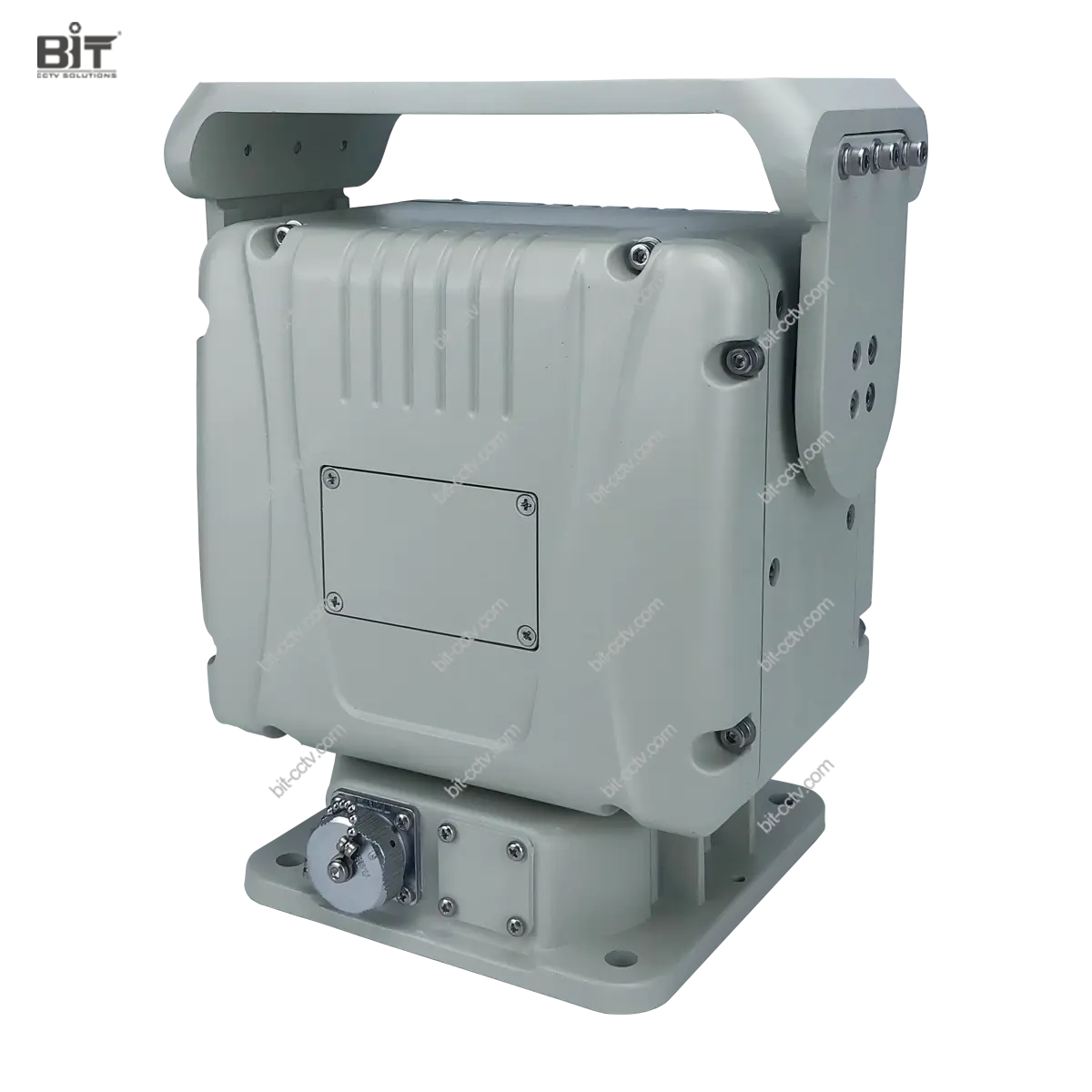

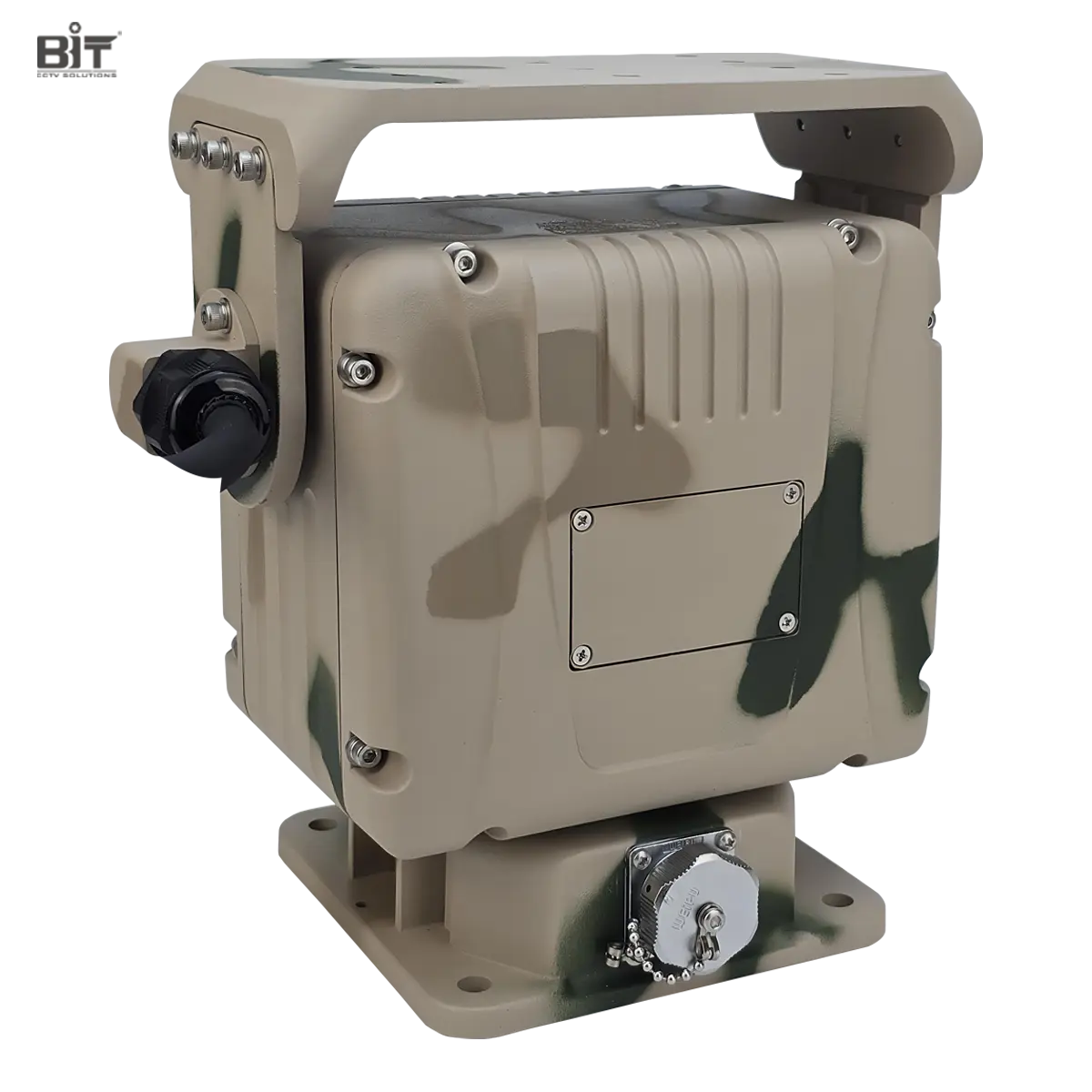

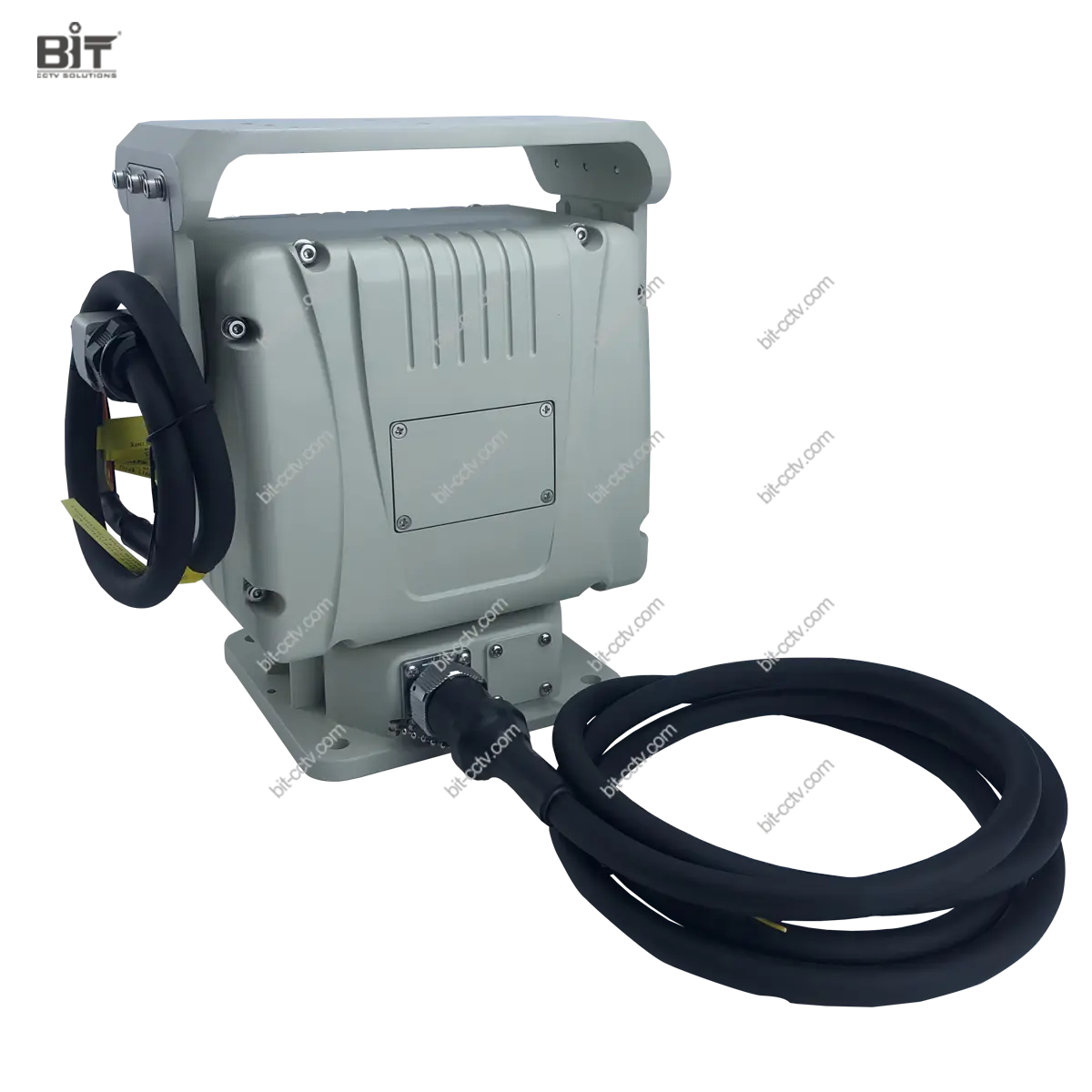

BIT-PT510は、ミニサイズの軽量ユニット/プラットフォーム (最大最大最大10kg (22.05lb) で、高精度のギアドライブトランスミッションを使用して、コンパクトなパンチルトポジショニングシステムに最適です。 競争力のある価格設定で、その品質と機能は信頼性の高いPTZカメラを構築するのに十分です。 可変速度回転、プリセット位置、クルージングトラック、パタツアー、オートスキャン、座標フィードバックや絶対制御などの高度な機能を備えています。
モデル | BIT-PT510 |
Max. Load容量 | 10kg (22.05lb) 、トップロード |
| 逆さまのインストール | オプション |
回転角度 | パン/方位角: 360 ° continuous、チルト/高さ: -60 ° ~ + 60 ° |
回転速度 | パン/方位角: 0.01 °/s-30 °/s、チルト/高さ: 0.01 °/s-15 °/s |
プリセット | 200 |
プリセット精度 | ± 0.1 ° |
クルージングトラック | サポート |
スキャン | 1 |
位置クエリ/フィードバック | サポート位置クエリフィードバック/リアルタイムフィードバック |
| 絶対ポジショニング | サポート |
ホーミング | それは1 ~ 60 minの期間内にセットアップすることができます |
キャリブレーション開始 | ユニットの電源がオンになっているときのキャリブレーションのための一連の動き。 始めの動きの間に外部ケーブルがねじれるかもしれません。 |
電源障害メモリ | サポート、PT位置への回復、停電前のスキャン/プリセット/クルージングトラックの動き |
セルフロック | サポート |
プロトコル | Pelco P/D |
ボーレート | 2400/4800/9600/19200 bps |
通信インタフェース | RS485またはRS422 |
送信 | パンとチルトの両方の方向でワーム/ギア伝送 |

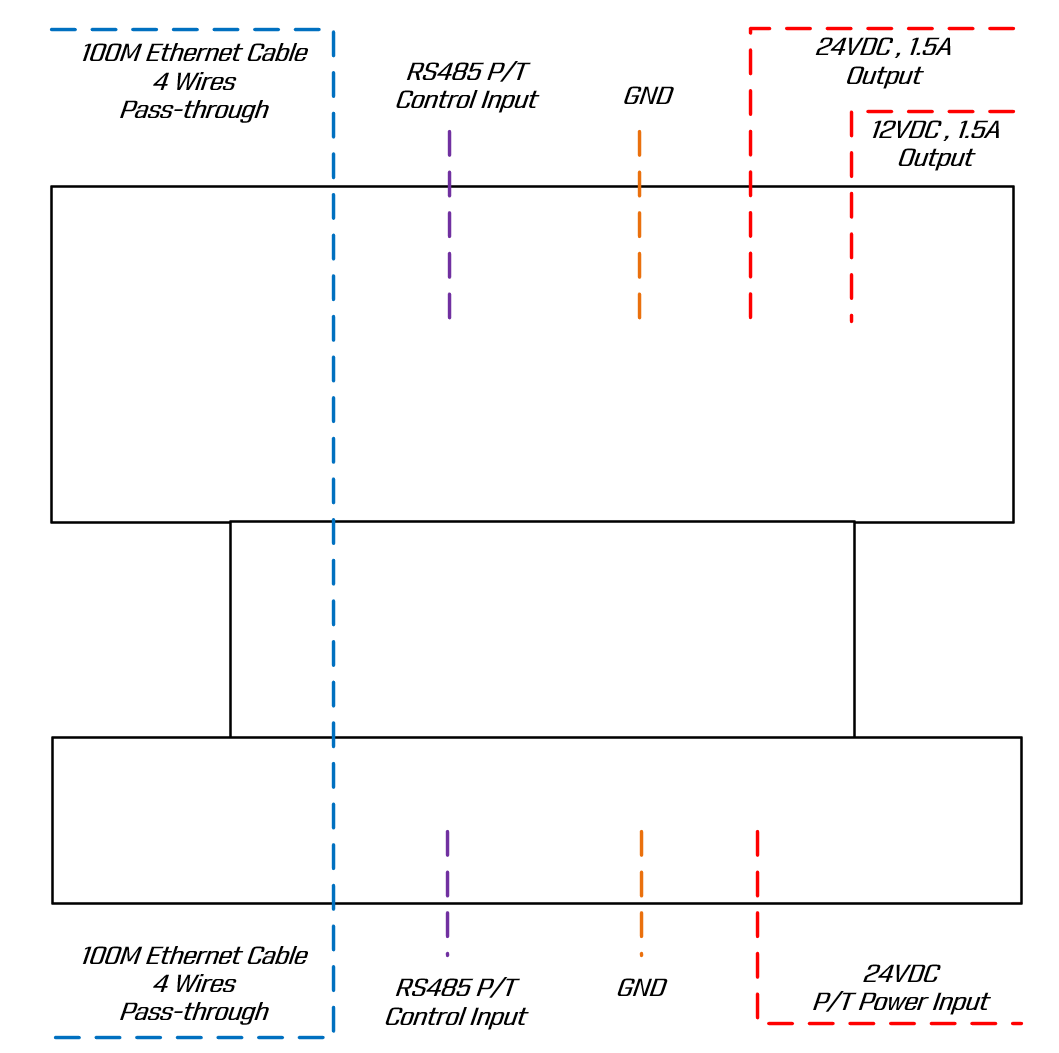

| 配線/インターフェイス | |
パンチルトベース | RJ45 (4ワイヤー、パススルー) 、RS485が付いている100MイーサネットP/Tコントロール入力(2ワイヤー) 、24V DC入力 (2ワイヤー) 、GND |
パンチルトトップ | RJ45 (4ワイヤー、パススルー) 、RS485 P/T制御入力 (2ワイヤー) が付いている100Mイーサネット 12V DC @ 1.5A出力 (2ワイヤー) 、24V DC@1.5A出力 (2ワイヤー) 、GND |
一般 | |
動作電圧 | DC24V ± 10% |
パワー消費量 | ≤ 30W |
働く温度 | -35 °C ~ + 65 °C |
働く湿度 | 90 ± 5% RH |
保管温度 | -40 °C ~ + 70 °C /-40 °F ~ 158 °F |
保護レベル | IP66 |
素材 | アルミ合金 |
重量 | 5.5kg (12.13lb) |
ディメンション | 223 × 140 × 235mm(L × W × H) |
8.78x5.51x9.25in (L × W × H) | |

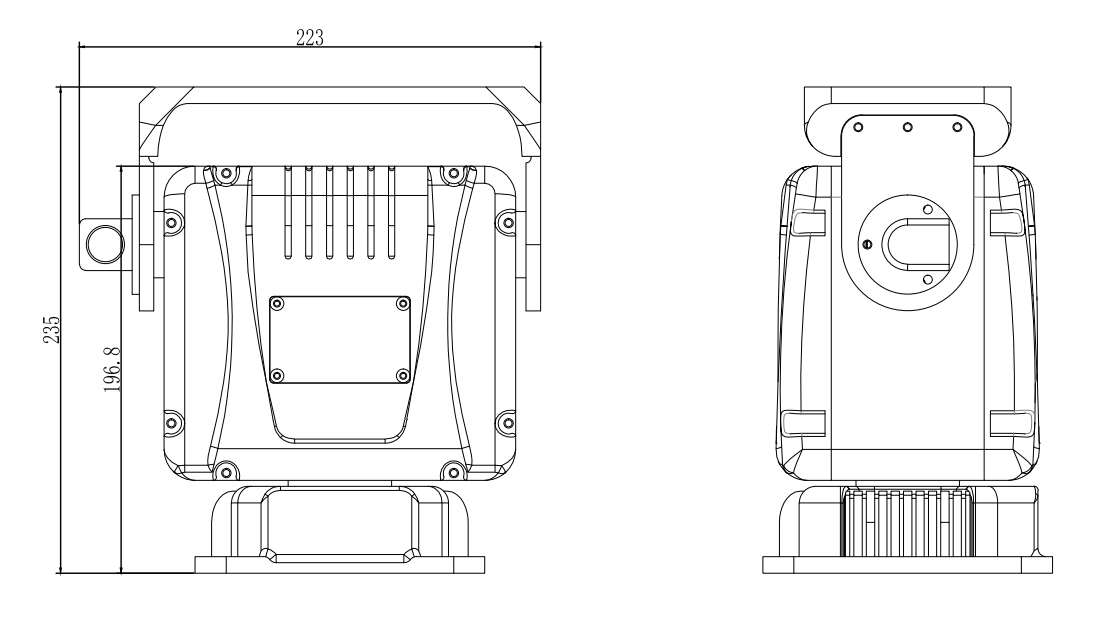

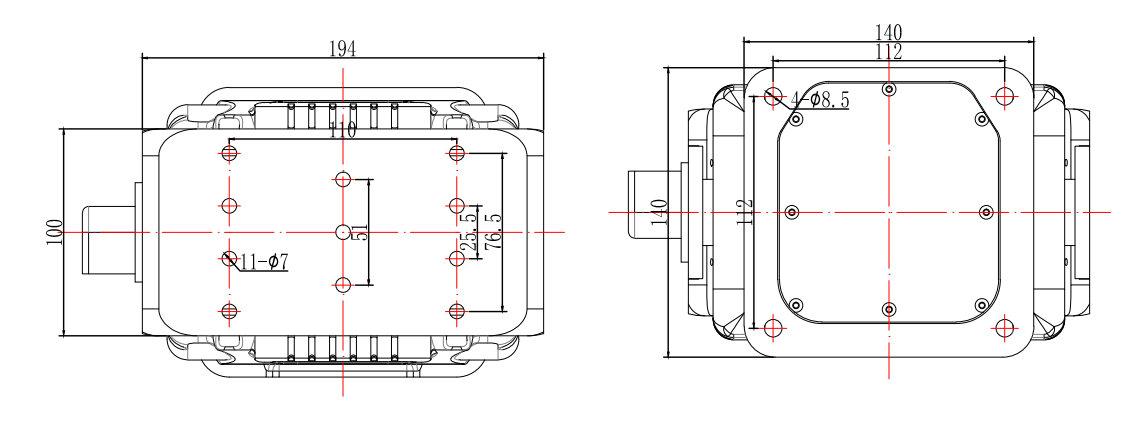

単位: mm
BIT-PT410とBIT-PT510はどちらも10kgのトップロードパンチルトユニット/ポジショナーです。
主にこれら2つのモデルには3つの違いがあります。
1) BIT-PT510はBIT-PT410よりもはるかに小さく、小型/コンパクトPTZカメラシステムに適しています。
2) ドライブモードに関しては、BIT-PT410はチルト方向のワーム/ギアドライブであり、ベルトドライブはパン方向、BIT-PT510はパン方向とチルト方向の両方のワーム/ギアドライブです。 BIT-PT410はチルト方向にセルフロックのみを有する。
3) パン方向のベルトのtransisionを使うと、BIT-PT410は100 °/sの速いパンの速度を持っています。
はい、BIT-PT510パンチルトヘッドはセルフロックと停電メモリを備えています。 風の強い天候でも停電が発生したときの場所にとどまり、プリセットのように動きを再開し、停電の前にスキャンすることができます。
はい、360度の連続パン回転がシステムに問題になる場合は、非連続パン回転BIT-PT510パンチルトユニットをカスタマイズできます。 ご注文中にご希望の角度をお知らせください。
はい。 BIT-PT510はenhanedデザインで逆さまにインストールできます。

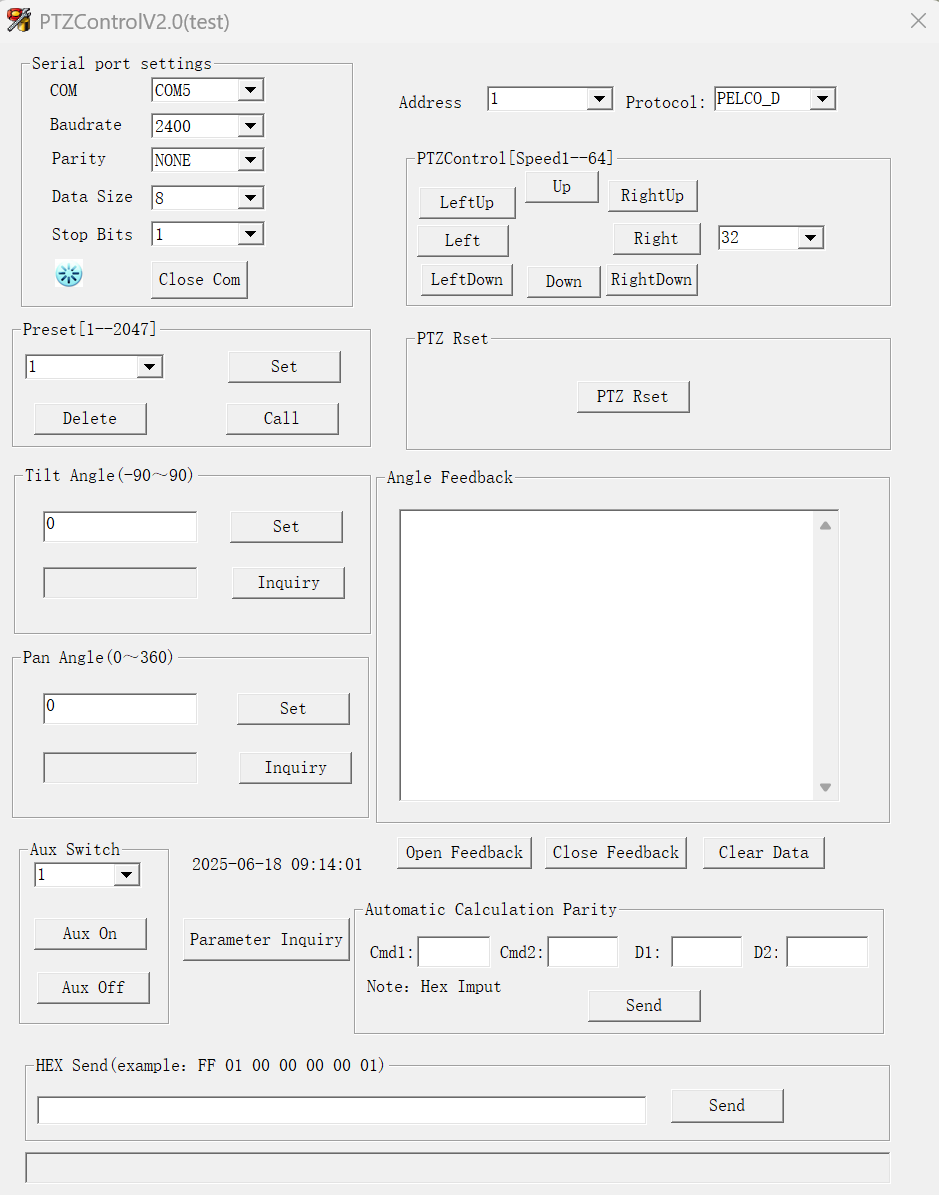

はい、Windows用のRS485制御ソフトウェアは、BIT-PT510のパンチルトテストと制御に使用できます。
USBコンバータ/ケーブルへのRS485が必要です、に行ってくださいhttps://www.bit-cctv.com/dt-5119-usb-to-rs485-rs422-convert-cable-for-pan-tilt-unit-control/より多くの情報のため。
