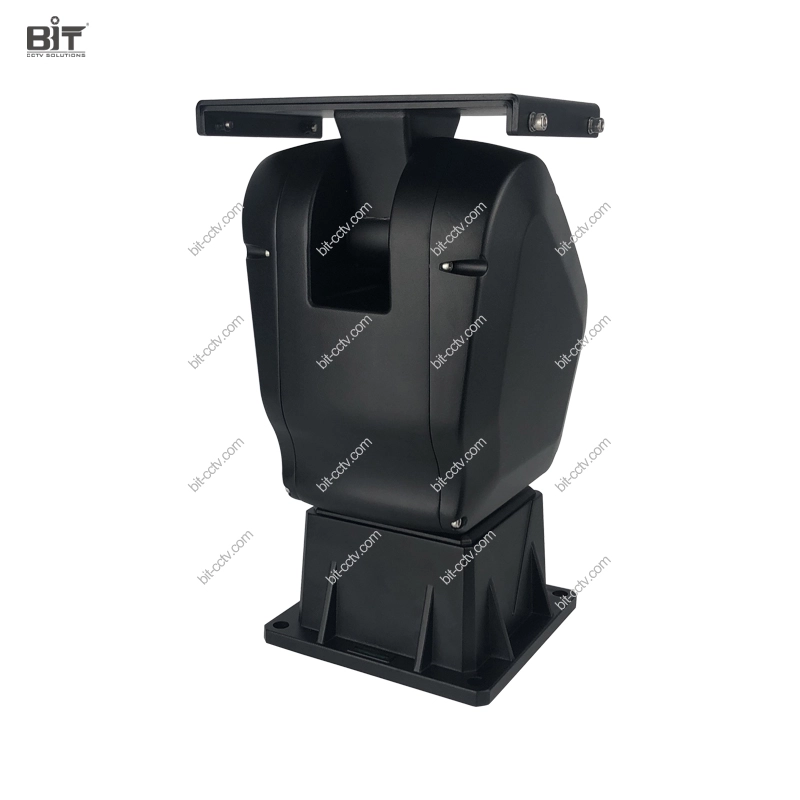

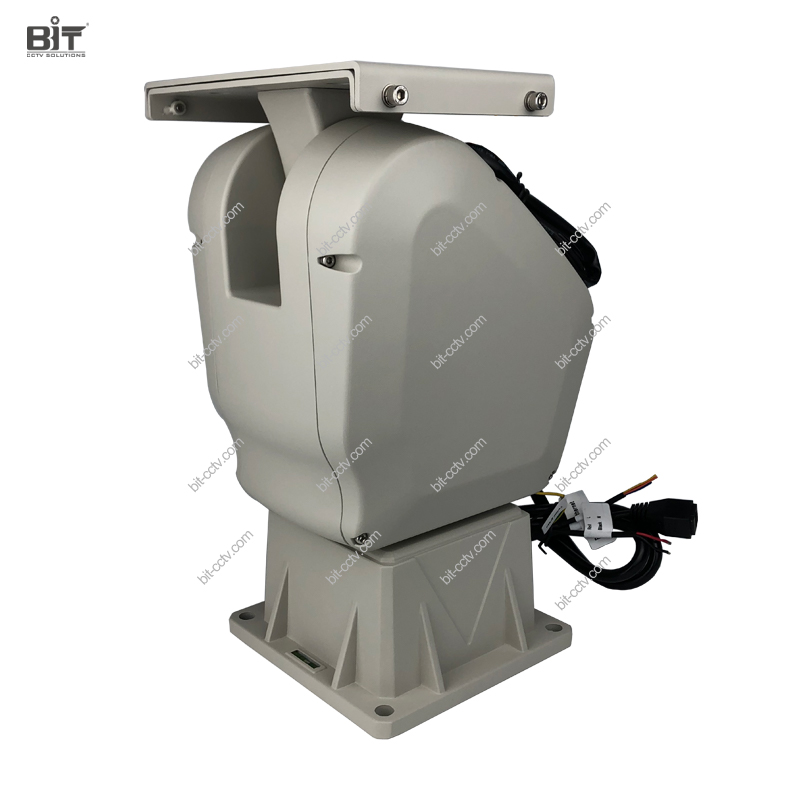

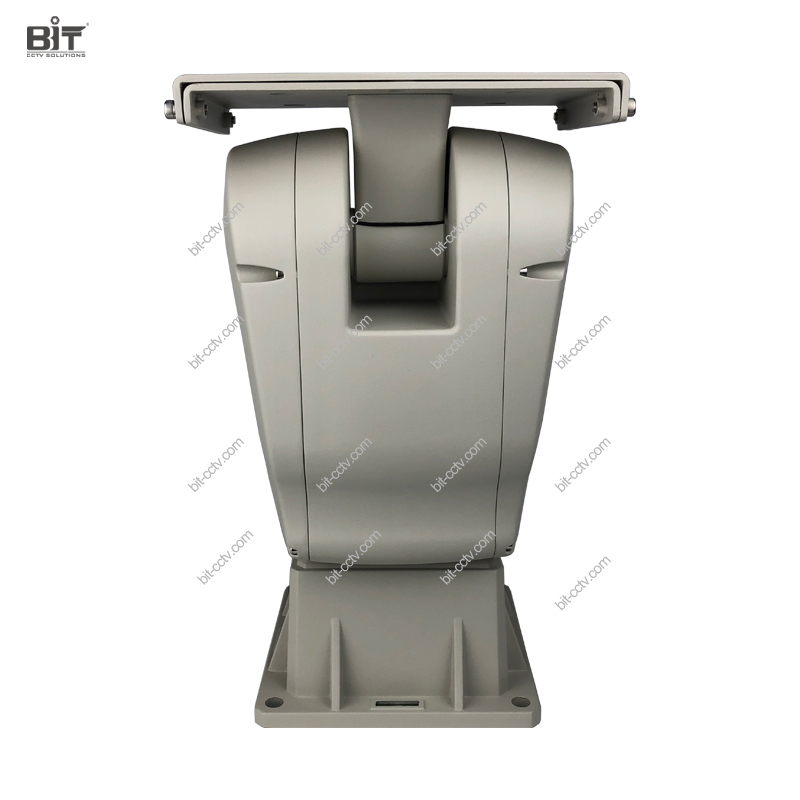

軽量パンチルトヘッドポジショナー、負荷容量10kg (20.05lb)

Max. Load容量

10kg (20.05lb) 、トップロード

回転角度

パン/方位角: Continuous 360 ° 、チルト/高さ: -90 ° ~ + 40 °

回転速度

パン/方位角: 0.01 °/s-100 °/s、チルト/高さ: 0.01 °/s-40 °/s

プリセット精度

± 0.1 °

プログラム可能なプリセット

255

クルージングトラック

8、32のプリセット位置を持つそれぞれ

スキャン

サポート

位置フィードバック

RS485による位置クエリ/フィードバック、またはRS422によるオプションのリアルタイムフィードバックをサポート

絶対位置

サポート

ガード位置

With1プリセットまたは1クルージングトラックまたは1オートスキャンをサポート

電源障害メモリ

サポート、PT位置に戻る、停電前のスキャン/プリセットの動き

セルフロック

チルト方向のサポート、ないパン方向のサポート

プロトコル

Pelco P/D

通信インタフェース

RS485またはRS422

ボーレート

2400/4800/9600/19200 bps

送信

チルト方向のワームギア、パン方向のベルト

配線/インターフェイス

パンチルトベース

RJ45 (4ワイヤー、パススルー) が付いている100Mイーサネット、RS485 P/T制御 (2ワイヤー) 、24V AC/DC (2ワイヤー) 、GND

パンチルトトップ

RJ45 (4ワイヤー、パススルー) 、RS485 P/T制御 (2ワイヤー) 、12V DC (2ワイヤー) が付いている100Mイーサネット、24V AC/DC (2ワイヤー) 、GND

一般

動作電圧

AC24V ± 20% 、50/60HzまたはDC24V ± 10%

パワー消費量

≤ 40W

照明サージ保護

力: 4000V (地面へのライン: 4000V、ラインへのライン: 2000V)

通信信号インターフェイス: 2000V (地面へのライン: 2000V、ラインへのライン: 1000V)

働く温度

-40 °C ~ + 65 °C (-40 °F ~ 149 °F)

働く湿度

90 ± 5% RH

保管温度

-40 °C ~ + 70 °C (-40 °F ~ 158 °F)

保護レベル

IP66

素材

アルミ合金

重量

12kg (26.45lb)

次元 (L × W × H)

214 × 213 × 360mm (8.42x8.38x14.17in)
