パンチルトポジショナー/ユニット

パンチルトポジショナーは、パンチルトヘッド/パンチルトユニット (略してpth) とも呼ばれ、3次元回転機械および電子デバイスです。さまざまな統合ビデオソリューションの一部として、多くの分野、通常CCTVビデオ監視業界で広く使用されています。

18年以上前、BIT CCTVは、最初のパンチルトポジショナーユニットを開発および製造し、常に固定カメラ画像の代わりに、継続的なマルチアングルCCTVビデオ監視を可能にしました。 ビデオ監視業界の進歩と発展に伴い、パンチルトユニットは、プリセット位置、クルージングトラック、パターンツアー、ガード位置などの最先端の技術で時々アップグレードされています。位置クエリ/フィードバック、絶対角度制御、ワーム/ギアドライブトランスミッション、長距離ビデオソリューションのための余分な低速、 高精度と耐腐食性コーティングパウダー、IP66/67の侵入保護など

今日、評判の良いものとして監視カメラサプライヤー私たちは世界中のクライアントに、上記の多くの高度な機能を備えた3.5kgから120kgまでの幅広いパンチルトヘッド、中小大サイズ、ペイロード容量を提供しています。

私たちのパンチルト製品ラインの中であなたのシステム/ソリューションに最適なパンチルトヘッドが選択されることを確認するために、私たちに電子メールを送ることを強くお勧めしますSales@bit-cctv.com詳細な技術要件と仕様により、ソリューション/プロジェクト用に完全にカスタマイズされたパンチルトヘッドを手に入れることができます。


製品

ニュース & ブログ

  • パンとチルトポジショナーの選び方? パンとチルトポジショナーの選び方?

    パンチルトポジショナー市場にはさまざまなオプションがありますが、どのように適切なモデルを選択しますか? 回転速度、回転角度、動作電圧、負荷容量、制御、および環境機能の5つの側面から検討することをお勧めします。

    Read More >

お問い合わせ

Pan and Tilt Positioner/ユニット (贩売)

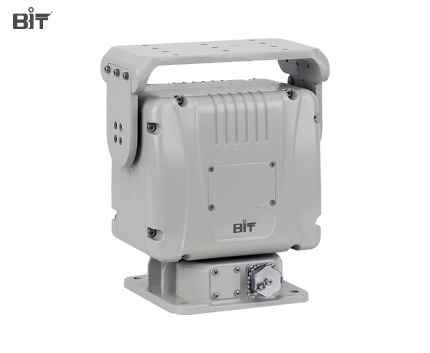

  • 軽量パンチルトヘッド/ユニット + 軽量パンチルトヘッド/ユニット

    BITライトデューティパンチルトユニット/ポジショナーは、最大荷重3.5kgで軽量です。また、360度回転、RS485制御、Pelco P/Dプロトコル、IP66Protectionも備えています。

  • 中型パンチルトヘッド/ユニット + 中型パンチルトヘッド/ユニット

    中型パンチルトヘッド/ユニットの最大負荷は30kgで、エンドレスローテーション、ワーム/ギアドライブ、サポートアナログまたはネットワークIPカメラ、絶対位置を備えています。

  • ヘビーデューティパンチルトヘッド/ユニット + ヘビーデューティパンチルトヘッド/ユニット

    ヘビーデューティパンチルトユニット/ポジショナーのプラットフォームは、耐摩耗性と耐腐食性の材料で作られています。ヘビーデューティパンチルトユニットの最大荷重は90 kgで、ワーム/ギアドライブ、サポートアナログまたはネットワークIPカメラ、絶対位置もあります。

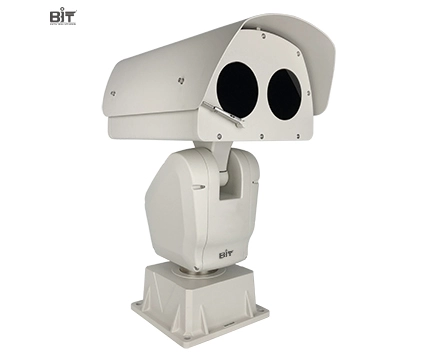

  • パンチルトヘッド/ハウジング付きユニット + パンチルトヘッド/ハウジング付きユニット

    私たちは、トップマウントまたはサイドマウントハウジング、ネットワークIPカメラ、赤外線サーマルカメラ統合のカスタムサービスを提供しています。

  • PTZキーボードコントローラ、三脚 & 制御ソフトウェア + PTZキーボードコントローラ、三脚 & 制御ソフトウェア

    RS485/RS422 P/T制御Pelco Dプロトコル、小型、選択可能なボードレート; 40kg/110ヘビーデューティー三脚、ポータブルバッグ、パンチルトポジショナー用カスタムトッププレート

電動パンとチルトヘッド/ユニットの利点

01

電動パンチルトユニットは、ブラインドエリアなしでほとんどの重要なスポットをカバーするために広い視野角を持つ従来のCCTVカメラと比較していくつかの利点があるため、多くの状況で広く使用されています。

02

Pelco P/Dプロトコルを介した高度な絶対測位に基づいて、多くの特別な監視要件を満たすことができます。

03

独自の監視システムの場合、カスタムサービスは常に利用可能であり、ユーザーが必要とする可能性のある電動パンチルトを構築しますが、ほとんどの製品では実行できません。

04

ガイド付きの電動パンチルトカメラを簡単に取り付けることができます。

電動パンとティルトヘッド/ユニットデューティーモデルセレクション


パン/チルトタイプモデル最大ロードロードタイプドライブ & トランスミッション回転角度回転速度精度電源
軽量パン/チルトBIT-PT4098kgトップロードギア、セルフロックなしパン: 継続的な360 °
チルト: -80 ° ~ 20 °		パン: 1 ° ~ 9 °/s
チルト: 1 ° ~ 5 °/s		± 1 °24VAC
BIT-PT3063kgサイドロードワーム/ギア、Sエルフロックパン: 継続的な360 °
チルト: -90 ° ~ 90 °		パン: 0.01 °/s-30 °/s
チルト: 0.01 °/s-15 °/s		± 0.1 °24VDC
BIT-PT5033.5kgトップロードワーム/ギア、Sエルフロックパン: 継続的な360 °
チルト: -60 ° ~ 60 °		パン: 0.01 °/s-30 °/s
チルト: 0.01 °/s-15 °/s		± 0.1 °24VDC
ミディアムデューティパン/チルトBIT-PT41010kgトップロード

ワーム/ギアin TilT

ベルトのベルト

セルフロックなし

パン: 継続的な360 °
チルト: -90 ° ~ 40 °		パン: 0.01 °/s-100 °/s
チルト: 0.01 °/s-40 °/s		± 0.1 °

24VACまたは24VDC

BIT-PT51010kgトップロード

ワーム/ギア、Sエルフロック

パン: 継続的な360 °
チルト: -60 ° ~ 60 °		パン: 0.01 °/s-30 °/s
チルト: 0.01 °/s-15 °/s		± 0.1 °

24VDC

BIT-PT52015kgトップロードワーム/ギア、Sエルフロックパン: 継続的な360 °
チルト: -75 ° ~ 40 °		パン: 0.01 °/s-60 °/s
チルト: 0.01 °/s-30 °/s		± 0.1 °24VAC oR 24VDC
BIT-PT54035kgトップロードワーム/ギア、Sエルフロックパン: 360 ° continuous、
チルト: -45 ° ~ 40 °		パン: 0.01 °/s-30 °/s
チルト: 0.01 °/s-15 °/s		± 0.1 °24VACまたは24VDC
ヘビーデューティパン/チルトBIT-PT85050kgトップロードワーム/ギア、Sエルフロックパン: 360 ° continuous、
チルト: -45 ° ~ 45 °		パン: 0.01 °/s-30 °/s
チルト: 0.01 °/s-15 °/s		± 0.1 °24VACまたは24VDC
BIT-PT89080kgトップロードワーム/ギア、Sエルフロックパン: 360 ° continuous、
チルト: -45 ° ~ 45 °		パン: 0.005 °/s ~ 15 °/s
チルト: 0.005 °/s ~ 7 °/s		± 0.1 °48VDC
BIT-PT8120120kgトップロードワーム/ギア、Sエルフロックパン: 360 ° continuous、
チルト: -45 ° ~ 45 °		パン: 0.005 °/s ~ 15 °/s
チルト: 0.005 °/s ~ 7 °/s		± 0.1 °48VDC




電動パンとチルトカメラヘッド/ユニットシステム

電動パン & チルトビデオヘッドには、カメラを水平方向と垂直方向の両方に回転させるための電動パンチルトカメラマウントが装備されています。 PTZの電動カメラヘッドにより、カメラは複数の角度から写真を撮ることができます。 パン/チルトには2つの電気モーターが取り付けられています。 水平および垂直回転の角度は、リミットスイッチを介して調整できます。 センサーコンポーネントとHD-SDI出力インターフェイスを使用したプログラミング制御を使用して、リアルタイムのロスレス出力を最高の解像度で実現できます。


ヘビーデューティ電動パンチルトヘッド/ポジショナーをマウントするには?

  • パンチルトユニットの下部カバーを取り外し、統合された電動パンとチルトをインチネジで取り付けます。

  • パン/チルトデコーダーボードの赤と黒 (ほとんど) のワイヤをカメラの電源に接続します。赤のプラスと黒のマイナスです。

  • マークされたズーム (Z) と共通 (c) をパン/チルトデコーダーボードに接続します。 一般的に、フォーカス (カメラオートフォーカス) に接続する必要はありません

  • 接続後、電動パンチルトヘッド/ポジショナー、ビデオ (ドッキング用の双方向) 、電源 (24V AC、プラスとマイナスに関係なく) の外側の3本のワイヤを制御します。(a \ bはプラスとマイナスの両方です)

  • PTZマニュアルに従って、デコーダーボードにアドレスコードとボーレートを設定します。 プロトコルを制御する必要はありません。 一般的なプロトコルデコーダはそれをサポートすることができる。

  • インストール後は、エンジニアリングの宝物やハードレコードを試して壁にインストールするのが最善です。


電動パンとティルトヘッド/ユニットのFAQ

電動パン & チルトビデオヘッド/ユニットとは何ですか? + -

電動パンチルトビデオヘッド/ユニットは、センサーやカメラを指し示すために使用される2軸モーション制御デバイスであり、多くの場合、リアルタイムでオブジェクトを追跡します。

カメラのパンと傾けの違いは何ですか? + -

カメラをパンニングすることは、パンチルトユニットを水平方向に動かすように制御することであり、カメラを傾けることは、パンチルトを垂直方向に回転させるように制御することである。 パンとチルトは同時に使用できます。

BIT CCTV監視カメラのアプリケーション

CCTVカメラ監視ソリューション用のBIT-CCTV製品
は、種類や一般的な用途で分類する代わりに、いくつかの垂直市場や特別な業界でも非常に強力な存在感を示しています。
