パンとチルトポジショナーの選び方?

パンチルトポジショナー市場にはさまざまなオプションがありますが、どのように適切なモデルを選択しますか?

回転速度、回転角度、動作電圧、負荷容量、制御、および環境機能の5つの側面から検討することをお勧めします。


1.回転速度

ACモーター付きパンチルトユニットは一定速度で回転します。 水平回転の場合、速度は通常4 °/sec〜6 °/secである。 垂直回転速度は3 °/sec〜6 °/secである。

DCステッパーモーターのパンチルトユニットは、可変速度でより速く回転し、移動するターゲットをより速く追跡します。 最大水平速度は40-50 °/秒に達することができ、垂直速度は10-24 °/秒に達することができます。



2.回転角度

荷重の取り付けは、パンとチルトユニットの回転角度、特にチルト角度を決定します。 ロードデバイスは、通常、カメラハウジング、カメラ、およびレンズである。 パンチルトユニットは通常、パン方向に制限なく360 ° 回転できます。 ユーザーは、要件に基づいて回転制限を設定することもできます。

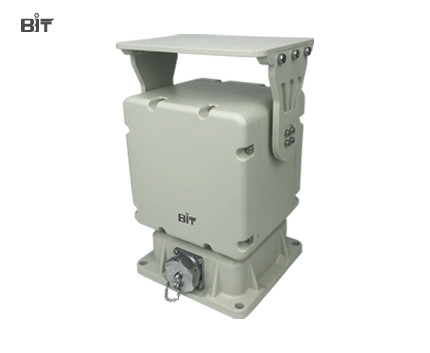

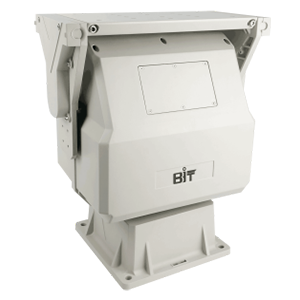

上部に取り付けられたパンとチルトの垂直回転角度は、通常 + 30 ° から-90 ° です。 サイドマウントのパンチルトヘッドは、 ± 180 ° まで垂直に回転できます。


3.働く電圧

パンチルトポジショナーは、24VDC、24VAC、220VAC、または12VDCの4つの異なるパワーで動作します。

正しい電源を使用してください、そうでなければ、ユニットは燃え尽きます。



4.ロード容量

パンアンドチルトユニットは、その中のデバイスに最大負荷容量をロードできます。 カメラとそのハウジングまたは他のデバイスの総重量に基づいて、適切なパンチルトユニットを選択します。

パンチルトユニットの荷重容量は、3kgから120kgの範囲であり得る。 側面に取り付けられたユニットは、上部に取り付けられたユニットよりも多くの重量を保持できます。 そして、回転速度が速いほど、負荷容量は少なくなります。


5.コントロール

パンチルトユニット制御には、制御プロトコル、アドレス、ボードレート、インターフェイスなど、いくつかの主な要素があります。

制御プロトコルはPelcoPまたはPelcoDプロトコルで、オプションの通信ボードは2400〜19200bpsです。

アドレスは1から255です。

RS485、RS422またはRS232インターフェイスはパンのチルト制御のために使用されます。 また、イーサネットRJ45ポートは、イーサネットシーバーへのRS485をさらに内蔵したパンチルトコントロールにも使用できます。



6.環境の特徴

環境機能には、作業温度、作業湿度、およびほこりや耐水性の侵入保護レベルが含まれます。

一般的な屋外環境で使用されるパンチルトユニットの温度範囲は-20 ℃ 〜 + 60 ℃ です。 -40 ℃ 前後の低温環境でパンとチルトを使用する場合は、内部に追加ヒーターを追加する必要があります。

作業湿度は一般に結露なしで95% です。

ほこりや耐水性の侵入保護レベルは、IP66以上に達する必要があります。 保護レベルは、主にほこりや液体の侵入を参照して、装置のシーリング度を反映しています。
