スリップリングは、中央導体に接続されたリングであり、シールドリングとしてケーブルの外層に接続されたリングです。 同軸シールド付きスリップリングは通常、12 MHzを超える信号を送信するために使用されます。 このスリップリングの断面は溝状であり、本質的に長方形の同軸導体です。 容量性中間周波数スリップリングもあります。 中心導体はリング型で、絶縁パッドでシールド層に支えられています。 中間周波数スリップリングは、レーダー中間周波数 (数十メガヘルツ) の信号とエネルギーを送信するために使用されるスリップリングアセンブリです。 この種のスリップリングはより高い周波数を持ち、通常のスリップリングは12 MHz未満の伝送に使用できます。
低周波スリップリングは、スライド接点を使用して低周波信号とエネルギーを送信するスリップリングコンポーネントです。 通常、2種類のスリップリングがあります: 円筒形のスリップリングとディファレンシャルスリップリング。 円筒形スリップリングの導電性リングは、フラットリングとVリングに分かれています。 導電性リングの材料は通常、銅、真ちゅう、コインシルバー、ゴールドでできており、ブラシにはパラジウム、金合金または金メッキのワイヤーブラシと銅-グラファイト合成ブラシが含まれます。
スリップリングコンポーネントの電気性能指標は、絶縁抵抗、接触抵抗、誘電強度、クロストークです。 中間周波数のスリップリングについては、高周波のために、シールド、インピーダンス整合、ノイズ電圧なども考慮する必要があります。 構造設計の面では、すべてのラインの信頼性の高い接触と連続接続を確保することが最初に必要です。 したがって、ブラシに使用される材料は、良好な導電性を有する必要があり、スリップリングへの圧力は適切でなければならず、スリップリングの偏心と揺れは小さく、そして容易なメンテナンスのための研磨性の良い、低摩擦トルク

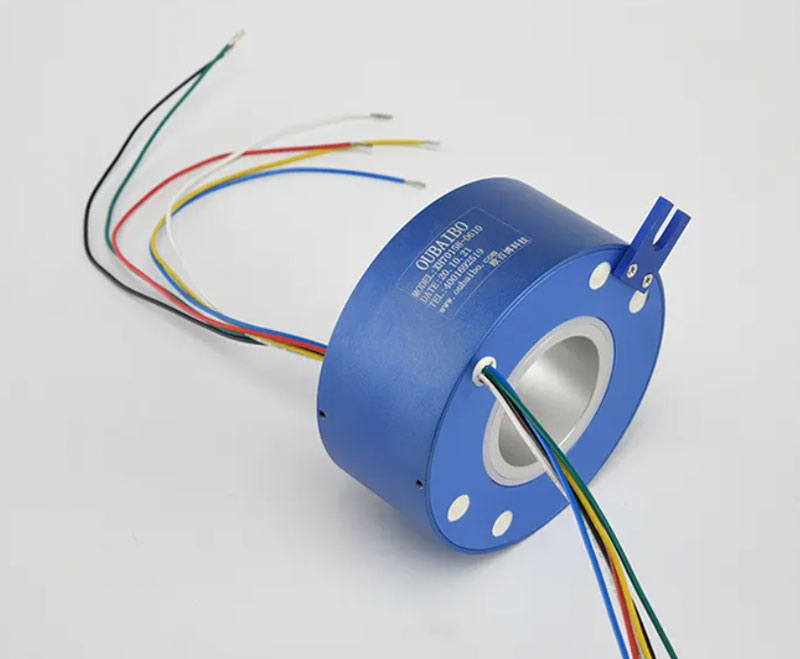

円筒スリップリング構造タイプ: インストールのニーズに応じて、シャフトタイプとスルーホールタイプに分けることができます
スリップリングを選択するときにどのような重要な技術的パラメータを提供する必要があります: 1.回転中の作業速度。 2つの回路チャネル、信号チャネル (回路、リング、チャネル番号はすべて同義です。ループまたはグラウンドがある場合、それは別の回路です。いくつかのスリップリングは他の回路で使用できるので、一度だけ計算されます)。 3.電源回路と信号回路の最大電圧と電流。 5.働く温度。 6.保護レベル (両方のシーリング要件)
導電性スリップリングには信号干渉防止対策がありますか?
回答: 精密導電性スリップリングは、小さなスペースと高密度の配線を備えたコンポーネントです。 あらゆる種類の信号がスリップリングに集中しています。 信号間の相互インダクタンスおよび相互キャパシタンス効果のために、スライディングブラシおよびリングトラックは接触している。 それはどこでもシールドすることはできず、容量カップリングは特に深刻です。 現在の技術は、スリップリングの構造設計とスリップリングの内部配線設計を考慮して、電力と信号の間の干渉を完全に回避することができます。そして信号と信号の間の干渉、およびスリップリングの内部への外部からの電磁干渉を防ぐことができます。
スリップリングが送信できる信号:
今スリップリングはすべての一般的な中低周波信号、バス制御信号などを送信することができます。
インターバス、缶バス、Profibus、RS422、RS485、PLC制御、アナログビデオ、デジタルオーディオ、ギガビットイーサネット、温度、重量センサー信号など。
現在、偵察航空機機器、防空レーダー、砲兵システム、早期警報アンテナ、ミサイルテストシステムなど、国防および軍事分野で多くのスリップリングが使用されています。
