セキュリティカメラの分類

セキュリティカメラの分類基準が多すぎます。 基準があまりにも些細であり、分類があまりにも細かい場合、多くのカメラが同時に異なる分類に表示され、セキュリティカメラシステム全体を把握するのに役立ちません。 私自身の経験によると、Hikvision、Dahua、Uniview、Axisなどの業界リーダーの分類基準と組み合わせると、分類は次のとおりです。

01ビデオ出力信号

防犯カメラの場合、光はレンズを通過し、カメラ内の画像センサーセンサーを照らします。 このとき、それはまだアナログ信号であり、A/Dによってデジタル信号に変換され、ISPまたはDSPによって処理され、ビデオ信号を出力します。

また、出力前に再度D/A変換を行うと、デジタル信号をアナログ信号に変換して出力する。 このようなカメラは、一般にアナログカメラと呼ばれる。 一般的なものは、cvbsアナログ標準解像度カメラ (基本的に削除) 、XVI/TVI/CVI/ AHD、およびその他の高解像度アナログカメラです。

直接出力がデジタル信号である場合、それはデジタルカメラと呼ばれます。 たとえば、SDIカメラはデジタルカメラであり、ビデオ会議でよく使用されます。 伝送速度に応じて、SDIはSD-SDI、HD-SDI、3G-SDIに分けることができます。 一般に、セキュリティに使用されるSDIカメラはHD-SDIまたは3G-SDIです。

3番目のケースでは、送信されるデータの量を減らすために、デジタル信号は特定の方法標準 (H.264、H.265、H.266など) に従ってエンコードおよび圧縮されます。を出力します。 このカメラはネットワークカメラです。

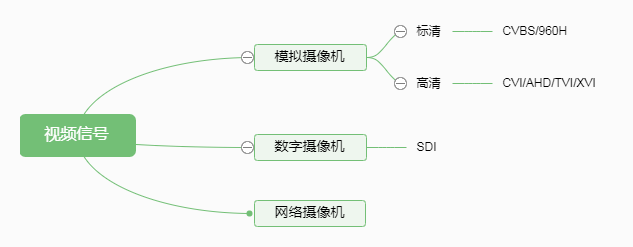

视多信号: ビデオ信号; 地付音机: アナログカメラ; 地付音机: デジタルカメラ; 網付音机:IPカメラ; 线清: 标准定义; 高清: 高精

02外観

カメラのシェルによると、ボルト、バレル、半球、ボール、PTZなどに分けることができます。

ボックスカメラとも呼ばれるいわゆるボルトは、ボックスのように見え、追加の充填光なしでC/CSインターフェースレンズを装備することができます。 カメラのさまざまなインターフェイスは、一般的に背面にあります。 屋外環境に設置する場合、このカメラには追加の保護カバーが必要です。

チューブカメラは、一般的に赤外線ショットガンカメラ、レンズ、赤外線または白色光の充填光を指し、カメラ自体は一緒に組み合わされ、外観はIP66、IP67の保護レベルに達することができます、カメラのさまざまなインターフェイスは、屋外環境で一般的に使用される後部のテールラインによって解決されます。 壁の取り付けや巻き上げに適した、一部のドラムマシンには取り付けブラケットが付属しています。

天井などの一部の設置環境では、ガンタイプおよびバレルタイプのカメラの設置には適していませんが、天井または天井への埋め込み設置を容易にするために、この時点でドームカメラを使用する必要があります。 カメラの内部構造、ドームカメラの機能、バレルカメラはまったく同じです。

カメラ、カメラを上下に回転させるパン/チルト、追加のフィルライトなどを組み合わせて、球形のシェルに入れます。 このようなカメラは一般に球面カメラと呼ばれる。 一般的なカメラの機能に加えて、ドームカメラはPTZ、つまり水平回転 (パン) 、垂直回転 (チルト) 、レンズズーム、フォーカシング (ズーム) もサポートしています。360度の全方向性、長距離死角監視を実現するその他の機能。 ドームカメラには、壁の取り付け、天井の取り付け、または埋め込み取り付けをサポートできるさまざまな取り付けブラケットが装備されています。

PTZ機能を備えたカメラに追加の球形保護カバーがない場合、カメラはPTパン/チルトに直接配置されます。このようなカメラはパンチルトカメラと呼ばれます。 異なる外観を除いて、他はドームカメラとまったく同じです。 このカメラの外観の利点は、車の屋根やさまざまな作業用コンソールなどの水平プラットフォームに配置するのに便利なことです。

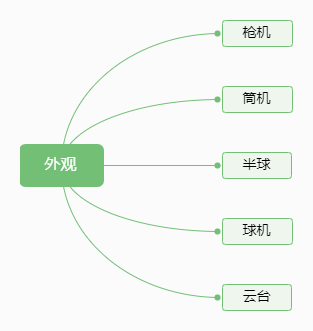

外転: 外観; 机: ボックスカメラ; 机: サイライナーマシン; 半球: ドームカメラ; 球机: スピードドームカメラ; 云台: カメラパン

03ピクセル/解像度

ネットワーク、アナログ、デジタルカメラのいずれであっても、hを備えた標準解像度カメラを含め、サポートするピクセルと解像度に応じて分類できます。1200万4K解像度のメガピクセルと高解像度カメラの数はありません。 一般的な標準解像度カメラは、それがアナログであれば、直接ピクセルで名前が付けられていない、直接cvbsまたは960Hカメラと呼ばれます。 ネットワークの場合は、標準解像度またはSDカメラと直接呼びます。 720解像度、およびメガピクセルを超えるものは、ピクセル/解像度で直接名前が付けられます。 たとえば、100万、2百万、3百万、5百万、8百万、12百万、決議にちなんで名付けられた場合、720P、1080P、4K、またはHD、FHD、UHD。

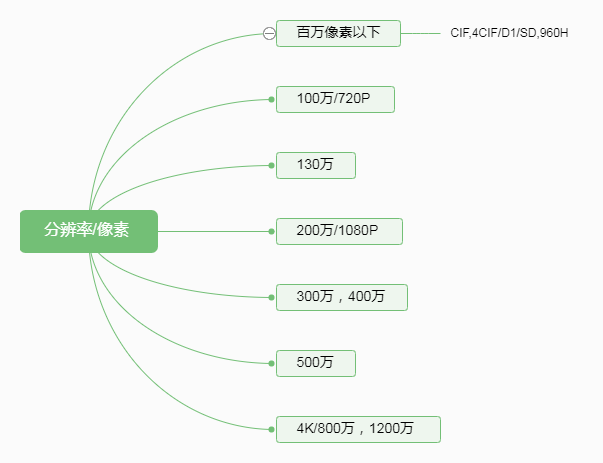

百万個以下以下: メガピクセル以下; 万個以下

04フィルライト

カメラは日中のカラー画像です。 周囲光が夜に非常に弱いか完全に暗い環境では、画像に塗りつぶし光を使用する必要があります。 もちろん、スターレベルのカメラなどの一部のカメラは、弱い光がある限り、カラフルなビデオ画像を表示できます。 追加の充填光が必要かどうかに応じて、カメラは赤外線カメラ (850 nm赤外線と940 nm赤外線にさらに分けることができます) に分けることができます。白色光は、光/暖かい光のカメラ、およびスターライトフルカラーカメラを埋める。

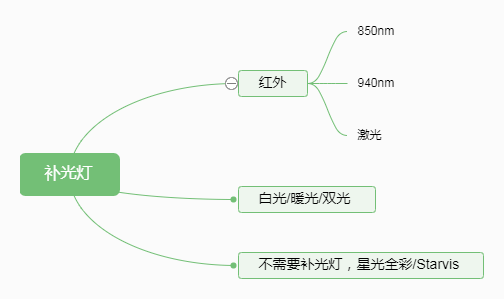

補光灯: 光灯を埋める; 绿外: 赤外線; 激光: レーザー; 白光/光/双光: 白色光/暖かい光/二重光; 不必要量補光灯、星光全彩: 充填光灯は必要ありません、フルカラーstarlight

05特別な目的

石油精製所、パイプラインガス輸送、石油とガスの探査、鉱業など、海洋など、爆発しやすい場合や環境では、船および塩、酸およびアルカリのような他の非常に腐食性の环境、 特殊なものを使用する必要があります外装材で作られたカメラは、防爆および腐食防止に使用されます。

06使用分野

チップ技術、ソフトウェア技術、ネットワーク技術などの発展に伴い、セキュリティカメラは徐々に専門分野から通常の民間市場に移行し、そしてますます多くの家庭用WiFiカメラが何千もの世帯に入っています。 さまざまな使用分野に応じて、防犯カメラは専門分野と一般家庭に分けることができます。 通常の家庭用カメラは、主にWiFi配信ネットワーク、TFカードまたはクラウドストレージ、単純なAI機能 (ヒューマノイド検出、音声アラームなど) 、モバイルAPP管理などをサポートしています。

07スペシャルシーン

さまざまなシナリオと監視目的で、さまざまな機能を持つカメラを選択する必要があります。 例えば、駐車場にはナンバープレート認識カメラが必要である。 インテリジェント輸送に関しては、違法なキャプチャ、ナンバープレート認識、交通量統計などの機能を備えたインテリジェント輸送カメラを使用する必要があります。 機械認識をサポートする産業用カメラ、数と顔の統計をサポートするカメラ、ビデオ会議カメラ、熱画像カメラ、広い動的/強い光抑制をサポートするカメラもあります。そして特別な機会のためのミニ/ピン (銀行ATM機のような)。 ホールカメラ、モバイル法執行のためのウェアラブルカメラ。

08ビデオ出力インターフェース

カメラはビデオ信号出力インターフェイスに従ってこれらのタイプに分類することができます。

BNCインターフェース

主にアナログカメラ、cvbs/960H、AHD/CVI/TVI/XVIなどSDIカメラは一般にBNCコネクタを使用してデジタル信号を出力します。

RJ45ネットワークポート

通常はウェブカメラ。

HDMI

SDIカメラなどのデジタルカメラは、HDMIを介してビデオ信号を直接出力できます。 エンコードする前に、ネットワークカメラはHDMIを介してデジタルビデオ信号を直接出力することもできます。

シリアルポート

ビデオ信号は、RS-485、232、およびTTLインターフェースなどのシリアルポートを介して出力されます。 一般に、このカメラは主に、産業用制御、電力、水利環境監視装置、法執行機関、法医学装置などの他のハードウェアデバイスとのドッキングに使用されます。

USB

USBインターフェイスを備えたカメラは、実際には一種のシリアルカメラであり、ここでは別のカテゴリに分けられます。 これは、USBインターフェースを介してコンピュータに接続され、コンピュータソフトウェアでビデオ画像を収集できるカメラを指すことを目的としています。 一般的に、コンピューティング上のビデオチャットやビデオ会議機能に使用できますRソフトウェア。

ファイバーポート

光ファイバーインターフェースを備えたネットワークカメラは、光ファイバーを介してビデオ信号を送信するため、光ファイバートランシーバーを構成するための追加の手順が不要になります。

航空コネクタ

このタイプのカメラは主に車両で使用されます。 ビデオや電源などのさまざまなケーブルが集まって独立したインターフェースを形成します。これは、プラグを差し込んだり抜いたりしやすく、安定して信頼性があります。

09ショット

使用するレンズの種類に応じて、レンズの数はセキュリティカメラを次のように分類できます。

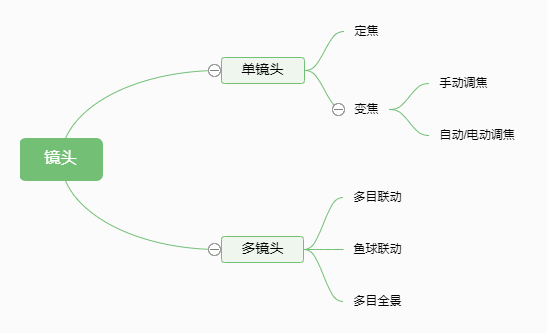

鏡头: カメラレンズ; 単眼头: 単レンズ; 定光头: 固定レンズ; 脉动: ズームレンズ; 手动集中: マニュアルフォーカス; 自动/电気集中: 自动/电気焦点; 多眼头: マルチレンズ; 多目ンバリンケージ: マルチアイリンケージ; 魚球ンバリンケージ: フィッシュボールリンケージ多目パノラマ

もちろん、レンズの口径に応じて、固定絞りレンズ、手動絞りレンズ、自動絞りレンズに分けることもできます。 オートアイリスは、DCドライブアイリスレンズ、ビデオドライブアイリスレンズ、P-アイリスレンズ、i-CSレンズなどに分けることもできます。

10信号伝送

使用される伝送方法と伝送媒体に応じて、セキュリティカメラは、同軸ビデオライン伝送、ツイストペア伝送、電力線伝送、光ファイバー伝送、WiFi伝送、4G伝送に分けることができます。など

同軸ネットワーク送信機などの一部の変換伝送装置の助けを借りて、同軸ビデオケーブルを使用してネットワークカメラ信号を送信できることに注意してください。 同様に、ツイストペア送信機の助けを借りて、2本の山本線ケーブルのペアを使用してアナログカメラ信号を送信することもできます。 対応する電力線送信機の助けを借りて、ネットワークカメラ信号またはアナログカメラ信号を電力線上で送信することができる。

11パワー

カメラはさまざまな電源を使用し、一般的に使用されているのはAC24、DC12、DC5Vなどです。使用されるさまざまな電源に応じて、太陽エネルギーまたはバッテリー、18650バッテリーなどもカメラに電力を供給するように構成することができます。
