セキュリティ監視カメラの分類

セキュリティ監視カメラの分類

私たちの経験に基づいて、Hikvision、Dahua、Uniview、Axisなどの業界リーダーの分類基準と組み合わせて、以下を要約します。

1.ビデオ出力信号

防犯カメラの場合、ビデオ出力信号は、光がレンズを通過し、カメラ内の画像センサーに当たるときです。 このとき、それはまだアナログ信号です。 A/Dを介してデジタル信号に変換され、ISPまたはDSPによって処理され、ビデオ信号として出力されます。

出力前に、それが再びD/A変換を受ける場合、つまりデジタル信号がアナログ信号出力に変換される場合、このカメラは一般にアナログカメラと呼ばれます。 一般的なものには、cvbsアナログ標準解像度カメラ (基本的に削除) 、XVI/TVI/CVI/AHD、およびその他の高解像度アナログカメラが含まれます。

直接出力がデジタル信号である場合、それはデジタルカメラと呼ばれます。 たとえば、SDIカメラは、ビデオ会議でよく使用されるデジタルカメラです。 伝送速度に応じて、SDIはSD-SDI、HD-SDI、3G-SDIに分けることができます。 セキュリティに一般的に使用されるSDIカメラは、HD-SDIまたは3G-SDIです。

3番目のケースでは、送信されるデータの量を減らすために、デジタル信号は特定の方法標準 (H.264、H.265、H.266など) に従ってエンコードおよび圧縮されます。を出力します。 このタイプのカメラはネットワークカメラと呼ばれます。

2.外観

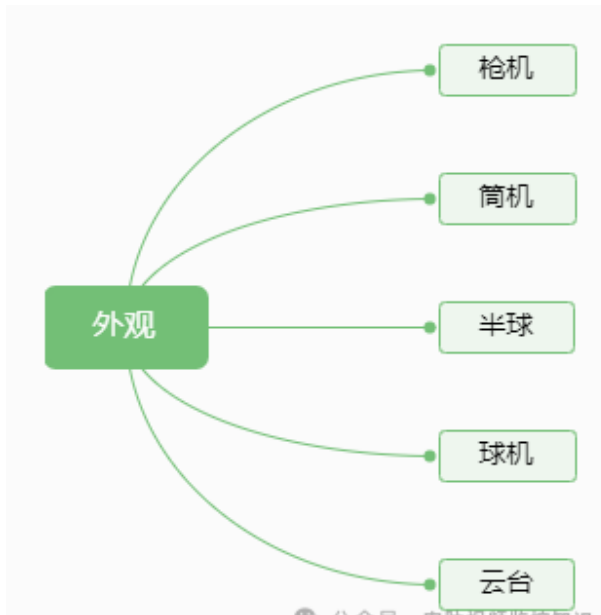

カメラのシェルによると、ガンカメラ、バレルカメラ、半球カメラ、ボールカメラ、パン/チルトカメラなどに分けることができます。

ボックスカメラとも呼ばれるいわゆるガンカメラは、ボックスのように見え、C/CSインターフェースレンズを装備することができ、追加の塗りつぶしライトがありません、そしてカメラのさまざまなインターフェイスは一般に後部にあります。 屋外環境に設置する場合、このカメラには保護カバーを取り付ける必要があります。

バレルカメラは、一般に、赤外線ガンタイプのカメラ、レンズ、赤外線または白色光の充填光、およびカメラ自体を指す。 外観はIP66とIP67の保護レベルに達することができます。 カメラのさまざまなインターフェースは、端部のテールワイヤを介して接続されており、屋外環境でよく使用されます。 それは壁の取り付けまたは吊り下げ取り付けに適しています。 一部のバレルカメラには取り付けブラケットが付属しています。

天井などの一部の設置環境は、ガンタイプおよびバレルタイプのカメラの設置には適していません。 この場合、天井または天井への埋め込み設置を容易にするためにドームカメラが必要です。 ドームカメラの内部構造と機能は、バレルカメラとまったく同じです。

カメラ、カメラの上下回転を制御するパン/ティルト、および追加の塗りつぶしライトが組み合わされて、球形のシェルに詰め込まれます。 このタイプのカメラは、一般にドームカメラと呼ばれる。 一般的なカメラの機能に加えて、ドームカメラはまた、PTZをサポートする。 水平回転 (パン) 、垂直回転 (チルト) 、レンズズーム、フォーカス (ズーム) など、360度オールラウンドを実現する機能、長距離およびデッドアングルなしのモニタリング。 ドームカメラには、壁の取り付け、天井の取り付け、または埋め込み取り付けをサポートするためのさまざまな取り付けブラケットを装備できます。

PTZ機能を備えたカメラに追加のボール保護カバーがない場合、カメラはPTプラットフォームに直接配置されます。 この種のカメラはPTZカメラと呼ばれます。 外観を除いて、それはボールカメラと完全に同じです。 このカメラの外観の利点は、車の屋根、さまざまな操作テーブルなどの水平プラットフォームに簡単に配置できることです。

3.ピクセル/解像度

ネットワーク、アナログ、デジタルカメラのいずれであっても、サポートするピクセルと解像度に応じて分類できます。数百メガピクセルの標準解像度カメラから、1200万4K解像度の高解像度カメラまで。

一般的な標準解像度カメラの場合、アナログの場合は、ピクセルで直接名前が付けられていないcvbsまたは960Hカメラと直接呼びます。 ネットワークカメラの場合は、直接標準解像度またはSDカメラと呼ばれます。 100万ピクセルを超える720の解像度は、ピクセル/解像度によって直接名前が付けられます。 たとえば、100万、200万、300万、500万、800万、1200万。 解像度で名前が付けられた場合、720P、1080P、4K、またはHD、FHD、UHDです。

4.ライト

Tカメラは日中にカラー画像を生成しますが、周囲光が非常に弱い場合や完全に暗い環境では、夜間に画像を生成するための塗りつぶしライトが必要です。 もちろん、スターライトレベルのカメラなどの一部のカメラは、弱い光がある限り、カラービデオ画像を生成することができます。 追加の充填光が必要かどうかに応じて、カメラは赤外線カメラ (850nm赤外線と940nm赤外線に分けることができます) 、白色光充填光/暖かい光カメラに分けることができます。そしてstarlightのフルカラーのカメラ。

5.特別な目的

製油所、パイプラインガス輸送、石油とガスの探査、鉱業など、海洋など、爆発しやすい場合や環境では、爆発や腐食を防ぐために、船や塩、酸、アルカリなどの腐食性の高い環境、特殊な外観材料で作られたカメラが必要です。

6.使用分野

チップ技術、ソフトウェア技術、ネットワーク技術などの発展に伴い、セキュリティカメラは徐々に専門分野から一般民間市場に移行し、そしてますます多くの家庭用WiFiカメラが何千もの世帯に入っています。 さまざまな使用分野に応じて、セキュリティカメラはプロの分野と通常の家庭用に分けることができます。 通常の家庭用カメラは、主にWiFiネットワーク、TFカードまたはクラウドストレージ、単純なAI機能 (人間の検出、音声アラームなど) 、携帯電話のAPP管理などをサポートしています。

7.特別なシナリオ

さまざまなシーンや監視目的で、さまざまな機能を備えたカメラを選択する必要があります。 例えば、駐車場のためには、ナンバープレート認識カメラが必要である。 インテリジェントな輸送には、違法なキャプチャ、ナンバープレート認識、交通量統計などの機能を備えたカメラが必要です。 機械認識をサポートする産業用カメラ、顔のカウントをサポートするカメラ、ビデオ会議用カメラ、熱画像カメラ、広いダイナミックレンジ/強い光抑制をサポートするカメラもあります。特別な機会に使用されるミニ/ピンホールカメラ (銀行ATMなど) 、およびモバイル法執行機関用のウェアラブルカメラ。

8.ビデオ出力インターフェイス

カメラは、さまざまなビデオ信号出力インターフェースに応じてこれらのタイプに分けることができます。

• BNCインターフェース
主にcvbs/960H、AHD/CVI/TVI/XVIなどのアナログカメラに使用されます。SDIカメラも一般にBNCコネクタを使用してデジタル信号を出力します。

• RJ45ネットワークポート
は一般的にネットワークカメラです。

• HDMI
SDIカメラなどのデジタルカメラは、HDMIを介してビデオ信号を直接出力できます。 ネットワークカメラは、エンコードする前にHDMIを介してデジタルビデオ信号を直接出力することもできます。

• シリアルポート
RS-485、232、TTLインターフェイスのようなシリアルポートを通してビデオ信号を、出力します。 一般に、このタイプのカメラは、産業用制御、電気、水利、環境監視装置、法執行機関の証拠収集装置などの他のハードウェアデバイスとの接続に使用されます。

• USB
USBインターフェースカメラは、実際にはシリアルポートカメラの一種です。 ここでは、USBインターフェイスを介してコンピューターに接続され、コンピューターソフトウェアでビデオ画像をキャプチャできるカメラを参照するために個別に分類されます。 彼らは一般的にコンピュータソフトウェア上のビデオチャットやビデオ会議機能に使用することができます。

• 光ファイバー
光ファイバーインターフェースを備えたネットワークカメラは、光ファイバーを介してビデオ信号を送信するため、光ファイバートランシーバーの追加構成が不要になります。

• 航空コネクタ
このタイプのカメラは主に車両で使用されます。 ビデオや電源などのさまざまなラインが集まって独立したインターフェイスを形成します。これは、プラグアンドアンプラグが簡単で、安定して信頼性があります。

9.レンズ

使用するレンズの種類に基づいて、レンズの数を使用してセキュリティカメラを次のように分類できます。

もちろん、レンズの口径に応じて、固定絞りレンズ、手動絞りレンズ、自動絞りレンズに分けることもできます。 自動絞りは、DCドライブ絞りレンズ、ビデオドライブ絞りレンズ、P-アイリスレンズ、i-CSレンズなどに分けることもできます。

10.信号伝送

使用される伝送方法と伝送媒体に応じて、セキュリティカメラは、同軸ビデオライン伝送、ツイストペア伝送、電力線伝送、光ファイバー伝送、WiFi伝送、4G伝送に分けることができます。など

それはいくつかの変換tranの助けを借りて注意すべきです同軸ネットワーク送信機などのスミッション装置は、同軸ビデオケーブルを使用してネットワークカメラの信号を送信することができます。 同様に、ツイストペア送信機の助けを借りて、2本のツイストワイヤのペアを使用してアナログカメラの信号を送信することができます。 対応する電力線送信機の助けを借りて、ネットワークカメラ信号またはアナログカメラ信号を電力線を介して送信することができます。

11だ 電源付き

カメラはさまざまな電源を使用し、一般的に使用されているのはAC24、DC12、DC5Vなどです。使用するさまざまな電源に応じて、太陽エネルギーやバッテリー、18650バッテリーなどを設定してカメラに電力を供給することもできます。
