多くの友人がネットワークケーブルを接続するとき、彼らは通常、ネットワークケーブルの8本の銅線を知りません。ネットワークの通常の伝送を保証するものはどれですか? 最初に知っておくべきことは、8本の銅線の全体的な機能です。 電磁信号の相互干渉を減らすために、8本の銅線が一定の密度でねじれています。 このようにして、電気信号を送信するとき、互いに放射された電波は互いに打ち消し合い、効果的に干渉を排除します。 ツイストペアという名前もこの構造に由来しています。

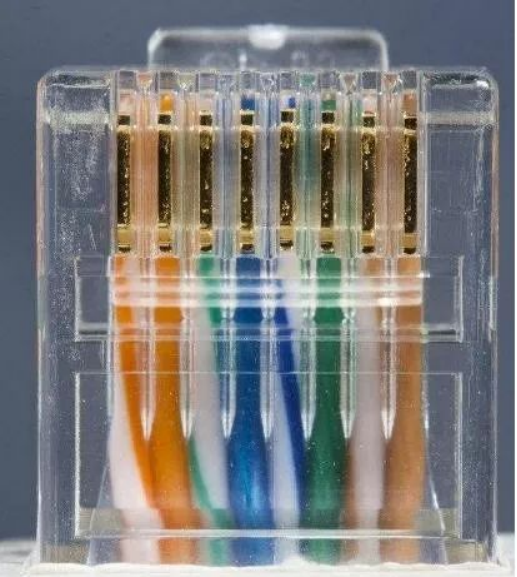

ツイストペアの最も初期のアプリケーションは、電話信号の送信に使用され、その後徐々にデジタル信号の送信に導入されました。 現在、カテゴリ5eツイストペアとカテゴリ6ツイストペアが広く使用されています。 最大帯域幅は1000Mbpsに達することができます。 ツイストペアの唯一の欠点は、伝送距離が短く、100メートルにしか達しないことです。 一般に、カテゴリ5以上のカテゴリ5ツイストペアケーブルは、4対のワイヤ、つまり8本のコアワイヤを使用する必要があります。 100M未満では、一般的に1、2、3、6、4本のワイヤを使用します。 メインライン (標準568B): 両端のラインシーケンスは同じで、ラインシーケンスは次のとおりです: オレンジ-白、オレンジ、緑-白、青、グリーン、ブラウン-ホワイト、ブラウン。 逆線 (568A): 一方の端は正の線の線列であり、もう一方の端は緑-白、緑、オレンジ-白、青、オレンジ、ブラウン-ホワイト、ブラウン。 最初の監視プレス: 568Aラインシーケンスは記憶する必要はありません。1つはこのラインシーケンスを使用しなくなり、もう1つは使用すると、Bに基づいて13と26を交換するだけです。
具体的には、1236の4本のワイヤを使用する理由は、各コアの機能が何であるかを知る必要があります: 1出力データ ( ) 2出力データ (-) 3入力データ ( ) 4電話用に予約5電話用に予約6を使用してデータを入力 (-) 7電話用に予約済み8電話用に予約済みツイストペアには8本のコアワイヤがありますが、現在広く使用されている100Mネットワークで実際に使用されているのはそのうち4本だけであることがわかります。 ルーツ、すなわち第1、第2、第3、および第6は、それぞれ信号を受信および送信する役割を果たす。 4、5、7、および8は双方向ラインであり、使用のために予約されています。 ただし、ネットワークが100Mを超えると、通常は8つのコアすべてが使用されます。 たとえば、カテゴリ6およびカテゴリ6のケーブルには、1 3 2 6だけでなく、8つのコアも使用する必要があります。そうしないと、ネットワーク操作が不安定になります。 ネットワークケーブルを剥がすと、4対のツイストペアの巻線密度が同じではないことがわかります。 データの送信に使用されるオレンジとグリーンのペアは、接地やその他の公共の目的で使用されるブラウンとブルーのペアよりもはるかに多くの巻線を持っているため、通常ジャンパーを作るときに推奨されます。568Bのオーダーで厳密に配置します。
「慣れた順序で線を引きたいのですが、使えますか?」とよく耳にします。「これは自宅で何気なく使うことができますが、プロジェクトに参加している場合は、より厳しく、ラインオーダーに従う必要があります。 さもなければ、ツイストペアの役割は失われます。 データ伝送の減衰は深刻であり、伝送距離は大幅に短くなります。 ここでは、自分の習慣に従ってワイヤーシーケンスを配置することを主張する場合、1と3の2つのコアをツイストペアのペアに配置する必要があることを強調します。ツイストペアのペアで2と6の2つのコア。
