シールドされたネットワークケーブル、ツイステッドペアケーブル、およびスーパータイプ5デュアルシールドされたネットワークケーブルの機能を区別する方法は?

ネットワークケーブルは、統合配線の設計と構築の一環として、ほとんどの情報伝送システムの基本的な媒体です。 その重要性は自明です。 このペーパーでは、シールドされたネットワークケーブルの主な役割を分析します。 ツイストペアとは何ですか? STP、SFTP、UTP、FTP、およびASTPはそれぞれ何ですか? 何のスーパー5二重シールドネットワークケーブル? スーパークラス5シングルシールドネットワークケーブルとは何ですか? デュアルスクリーンケーブルとシールドされていないケーブルの違いは何ですか? スーパークラスの5行を区別する方法は? スーパー6行を区別する方法は?

1.シールドされたネットワークケーブルの主な機能は何ですか?

シールドされたネットワークケーブルは、強い干渉のある環境で使用されます。 干渉は、断続的または中断された信号伝送さえも引き起こす。 また、シールドケーブルは、干渉に対する非常に優れた耐性であり、通常の伝送を維持し、優れた秘密性能を備えています。ケーブル間の相互干渉を減らすためのシールドワイヤーシールド構造には、先天性の利点があります。外界の電磁波信号を遮蔽し、 同時にワイヤー自体の電磁漏れを阻止することができるだけでなく、火災妨害信号は他のケーブルの仕事に影響を与えず、情報がタップされるのを防ぐことができます。

シールドされたネットワークケーブルには、銅線、つまりアースケーブルがあります。 シールドRJ45ソケットを使用でき、使用時には排気ラインの一端が接地されています。 アース線は、外部信号のシールドに優れています。 ネットワーク信号に対する強い干渉の影響を減らすために、シールドされたネットワークケーブルは十分に接地され、シールドされた線が必要です。 シールドネットワークケーブルは配線要件が高いため、必要に応じてシールドネットワークケーブルを使用しないでください。 シールドされたネットワークケーブルは、システム内の十分に接地され、シールドされたコンポーネントでなければなりません。 接地が良くない場合、効果は非常に悪くなります。

接地が正しくない場合、接地抵抗が大きすぎるか、または不均一な接地電位が原因で、接地ノイズが発生します。つまり、伝送チャネルの2 o 'クロックで電位差が発生します。干渉電流金属シールド層、シールド層が最大の干渉源の1つに形成されるように、 シールドケーブルの配線要件はより厳格で、シールド性能ですべての部品が必要であり、良好な接地システムが必要です。 実際の構造では、完全に接地することは困難です。 その結果、シールド層自体が最大の干渉源となり、シールドされていないツイストペアの性能よりも性能が悪くなる可能性があります。

2.ツイストペアとは何ですか? なぜtwistees?

(1) ツイストペア: 伝送媒体として、一定の比率で絶縁材料で包まれた2本の細い銅線でできています。

(2) なぜあなたは2本のツイストペアケーブルを巻きたいのですか: 相互巻線はケーブルの元の電気特性を変えるので、それは彼ら自身のクロストークを減らすことができないだけです、また、ケーブル上の他の信号の干渉を最大限に防ぎます。

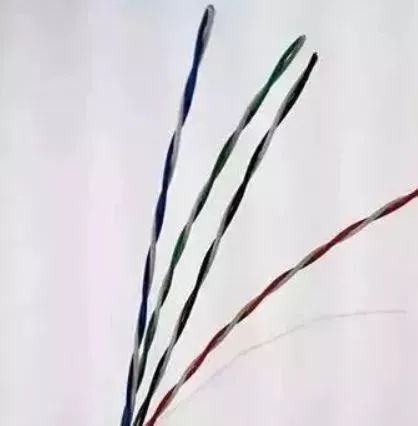

写真は、4対の絡み合ったワイヤー、合計8本のワイヤーで構成される、スーパー5タイプのツイストペアを示しています。 ツイストペアは、包括的な配線工学で最も一般的に使用される一種の伝送媒体です。 これは、特定の仕様に従って2つの相互に絶縁されたワイヤを一緒に組み合わせることによって作られた一種の一般的な分配ワイヤです。 それは情報通信ネットワークの伝送媒体に属します。

STP、SFTP、UTP、FTP、およびASTPは区別されます

STP: 独立シールドツイストペアワイヤ。 アルミニウム箔層がコアワイヤの外側に追加されます。 ワイヤーの各ペアには、信号の減衰を減らすためにアルミホイルのシールド層があります。 ワイヤーボンディングの4対ごとに金属編組シールド層もあり、7種類のネットの構造基準に達しています。オークケーブル。 高速ネットワークと高セキュリティ伝送に適しており、将来のアプリケーションの更新をサポートし、ケーブルプラットフォーム、複数のメディア情報伝送を統合できます。

SFTP: 二重シールドツイストペアケーブル。 編組メッシュは、STPのアルミホイルに基づいて追加されます。 通常、編組メッシュはアルミニウムマグネシウムワイヤーと缶詰銅メッシュでできています。 その利点は、環境磁界の効果的な減少、信号干渉、内部信号の低い減衰度にあります。 弱点はソフトセックスは貧弱で高価であり、この種の適用可能な特別な環境のプロの配線プロジェクトで、干渉防止と機密性の高い伝送のワイヤを提供します。

UTP: シールドされていないツイストペアケーブルは、一般市場で最も広く使用されているケーブルシステムワイヤです。 これは、送信帯域幅が250MHz未満で、特別なパフォーマンス要件がない一般的なネットワークアプリケーションに使用されます。 全体的なパフォーマンスは要件を満たし、価格は低く、建設とメンテナンスは便利です。 ただし、このタイプの最大性能は、6種類のネットワークケーブルを備えたケーブルシステムのみをサポートします。

FTP: それはアルミホイルによって保護されるねじれたペアワイヤーです。 広い帯域幅、特定の干渉防止能力、信号減衰の減少、煙の回収率の低下、ハロゲンなし、および環境保護の利点があります。

ASTP: つまり、装甲二本鎖シールドネットワークケーブル (ケーブル) は、特別な二重シールドネットワークケーブルです。 上記の二重シールド線に基づいて、外層はスチールテープの装甲層です。 使用すると、スチールテープの装甲層の両端が接地され、最も内側のシールド層の一端が接地されます。 二重シールド線の効果に加えて、強度が高く、げっ歯類の損傷や防爆要件が頻繁にある配線システムに使用できます。 一般に、シールドワイヤは、コストと設置において非シールドワイヤよりも高価であり、曲げ性能はわずかに悪い。 しかし、それは特別な環境やスクリーンシステムの配線に適しています。 合理的な選択の後に自分の状況を理解し、コストと配線効果を最適化することができます。

スーパークラス5シングルシールドネットワークケーブルとは何ですか?

システム全体は、ネットワークケーブル、モジュール、クリスタルなどを含むすべてのシールド装置です。スーパーファイブのシールドされていないネットワークケーブルと比較して、ねじれたワイヤーとフィラーロープに加えて、外層はアルミホイルで包まれており、放射線を減らすことができます。 電磁放射が厳しく、データ伝送要件が厳しい場合、スーパークラス5シングルシールドネットワークケーブルは信頼性があります。

スーパー5ダブルシールドネットワークケーブルとは何ですか?

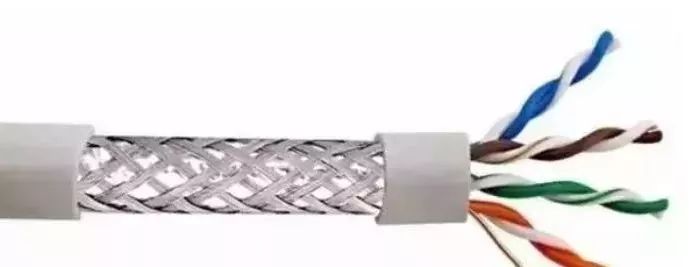

二重シールドされたネットワークケーブルは、ツイストペアの周りにアルミホイルの層で包まれ、金属編組メッシュの層を持っています。これは、放射線を減らすための高速ネットワークと高セキュリティ伝送に適しています。 シールド線は、高周波信号コード波信号の応用分野と、ユーザー通信のリードエンドと住宅用集積配線システムの配電フレーム間の配線に適しています。

デュアルスクリーンケーブルとシールドされていないケーブルの違いは何ですか?

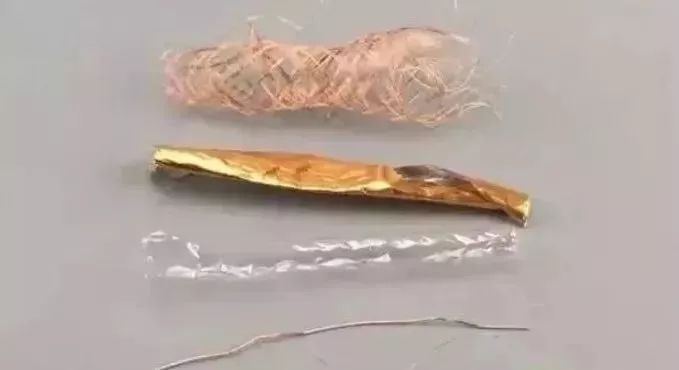

シールドされたネットワークケーブルは、内側にシールド層があるネットワークケーブルを指し、シールド層はアルミホイルと織り網を指します。 シングルシールドケーブルシールドは、アルミホイル紙の層、アルミホイルの層で包まれたワイヤーペアの外側のダブルシールドケーブル、および金属メッシュグリッドの層にすぎません。ダブルスクリーンケーブルとシールドケーブルは、異なる用途の環境に応じて区別し、 二重シールドケーブルは主に強い干渉環境であり、シールドケーブルはネットワーク環境で日常的に使用されています。

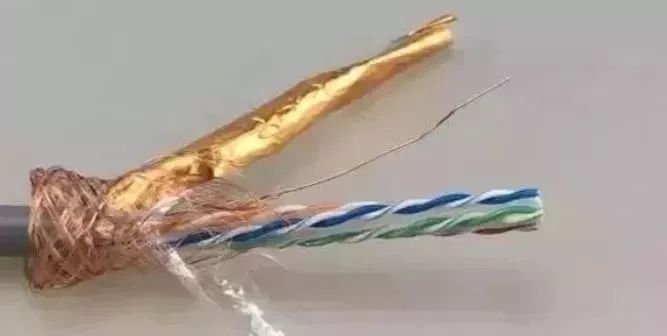

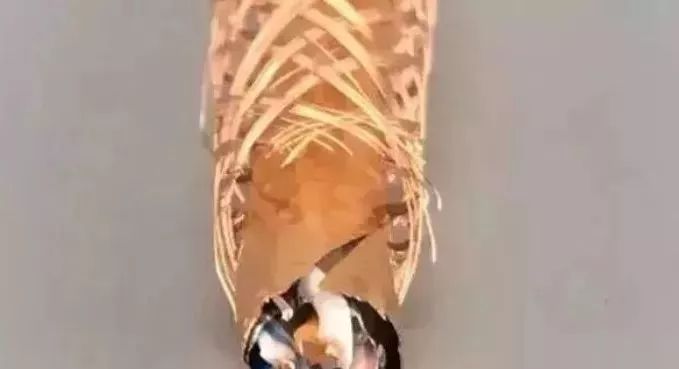

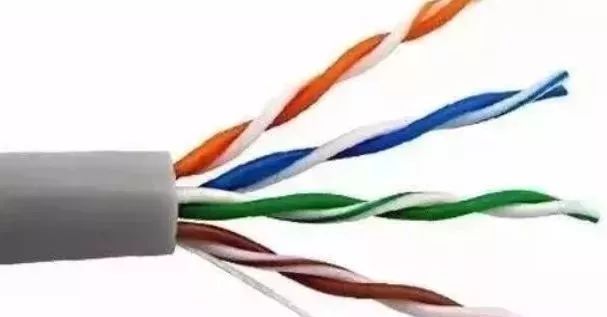

(1) 二重シールド: ネットワークケーブルとシールドされていないネットワークケーブルは、内部構造の点で互いに区別するのが非常に簡単です。 二重シールドネットワークケーブルには、金属シールドネットの層と内部にアルミホイルの層があります。 二重シールドネットワークケーブルは、二重画面ベルトネットとしても知られています仕事ケーブル。 シールドされていないネットワークケーブルには、4対のネットワークケーブルしかありません。

(2) ケーブル: 内部ワイヤペアは反時計回りにしっかりと巻かれており、内部クロストークと外部干渉を減らすのに役立ちます。 一般的なネットワーク環境では、弱い電磁干渉はシールドされていないネットワークケーブルに影響を与えず、ネットワークケーブル内のコアはペアで巻かれています。 ネットワークケーブルのツイスト長さは、一対のツイストペアケーブルの長さである。 これはねじれの長さであり、ケーブルの各ペアがどれだけ密接に巻かれているかを示します。

ネットワークケーブル内のケーブルの各ペアは反時計回りにねじれており、各ペアのねじれた距離は異なります。 この相互巻線は、ケーブルの元の電子特性を変化させ、外部の電磁干渉に抵抗し、それ自体の信号によって引き起こされるクロストークの問題を軽減します。

配線が存在する場合、強い干渉環境はネットワーク伝送効果に影響を及ぼし、深刻な場合、伝送信号の中断、高電圧電力線の配線環境、またはオーディオ機器の合理化につながる可能性があります。このような状況のように、より明白なネットワーク伝送信号の不安定な現象は干渉信号を保護するのに二重ケーブルを使用します、 通常のネットワーク伝送信号を維持します。

(3) 二重シールドケーブル: 配線のプロセスでは、シールドケーブルよりも複雑であり、配線システムが必要であり、すべての部品がシールド性能で必要であり、良好な接地システムが必要であり、地面が悪い場合は、シールドを干渉源にしてください。 最大のパフォーマンスでは、シールドされていないツイストペアケーブルと等しくない場合もあるため、必要に応じてシールドケーブルが使用されます。

スーパークラスの5行をどのように知っていますか?

1.チェック

(1) CAT 5eは、5つ以上のカテゴリのスレッド本体に印刷されています。

(2) 革には、青、青と白、オレンジとオレンジと白、緑と緑と白、茶色と茶色と白の4つのペアがあります。

(3) 引張ロープと呼ばれるロープ (凝集体) もあり、これは、屋内ネットワークケーブルのオンラインスキンのケーブルとツイストペアの引張強度を向上させるために使用されます。

2.特定する

スーパー5ネットワークケーブルは、シールドされていないネットワークケーブルとシールドされたネットワークケーブルに分類されます。 違いは次のとおりです。シールドされたネットワークケーブルは、単一のシールドされたネットワークケーブル (アルミホイルの層で包まれたツイストペア) に分割されます。二重シールドされたネットワークケーブル (ネットワークの層を持つアルミホイルに基づいて)。 シールドネットワークケーブルは、他の高出力ワイヤや強力な電源からの電磁放射干渉を効果的に防止し、信号伝送のビットエラー率を大幅に削減し、シールド干渉の役割を果たすことができます。

3.分類

スーパー5ネットワークケーブルの材料は、さまざまな無酸素銅、青銅、銅コーティングアルミニウム、銅コーティング銀、4鉄、4アルミニウムなどに分けられます。4鉄4アルミニウムは最悪の品质の一つです。 銅でコーティングされたアルミニウムと銅でコーティングされたアルミニウムは、火が付いたときにすぐに燃やされます。 燃えた後、彼らはすぐに壊れます。 ブロンズは銅コーティング銅としても知られており、外層は無酸素銅の層で包まれています。 無酸素銅は、表面を削った層の数に関係なく、真の無酸素銅であり、銅のコアの色は変化しません。

実際には、4ペアのツイストペアケーブル、充填ロープと外皮があります。 屋外は、主に防水性と防湿性の役割を果たす屋内PE防水外層以上のものです。 スーパー5ケーブルの寿命は約10年です。

スーパー6行を区別する方法は?

1.構造を見る

クロススケルトン、6種類のワイヤー、絶縁クロススケルトンの中央にあるスーパー5種類のワイヤーと比較して、ネットワークケーブル4対のツイストペアはplaです4つの溝に入れられて、そのような構造は5種類のワイヤー、6種類のワイヤー性能と比較してケーブルのバランス特性をより速くそしてより良くすることができます。

2.外観

6種類のワイヤーの本体にはCAT 6のロゴが印刷され、スーパー5種類のワイヤーの本体にはCAT 5が印刷されています。さらに、6タイプのワイヤの銅コアは、5タイプのワイヤのそれよりも厚くて大きい。

3.パフォーマンス

カテゴリ6とスーパーカテゴリ5の重要な違いは、クロストークとリターンロスの点でパフォーマンスが向上することです。 実際、カテゴリ5とスーパーカテゴリ5の最大の違いは、スーパーカテゴリ5ラインのパフォーマンスが向上し、カテゴリ5ラインにはプルコードがないことです。
