パンチルトポジショナー/パンチルトヘッドの内部構造は何ですか?

パンチルトポジショナー/パンチルトヘッドの内部構造は何ですか?まず、パンチルトポジショナー/パンチルトヘッドの目的から始めましょう。

パンチルトポジショナー/パンチルトヘッドは、カメラを取り付けて固定するためのサポートデバイスです。より広い視野角を得るために、カメラが上下左右の4方向に移動できることを保証できます。監視PTZの機能と機能は、カメラの焦点、被写界深度、絞りの調整をサポートして、いつでもより優れた画像収集効果を得ることです。

パンチルトポジショナー/パンチルトヘッドユニットと保護カメラハウジングは、カメラとレンズに適した作業環境を提供し、撮影角度の水平方向と垂直方向の調整を可能にします。

PTZデコーダーは、制御端からのデジタル信号を電気信号に変換して、パンチルトヘッド/パンチルトポジショナーを動作させます。デコーダーは、パンチルトポジショナー/パンチルトヘッドおよびレンズ制御のコア機器です。これにより、マイクロコンピューターインターフェイスを使用して、ソフトウェアを介してレンズとパンチルトポジショナー/パンチルトヘッドを制御できます。カメラを固定パンチルトポジショナー/パンチルトヘッドに取り付けた後、カメラの水平角度とピッチ角度を調整して、キャリブレーションされた角度を実現できます。これは、モニタリングPTZの機能と役割です。

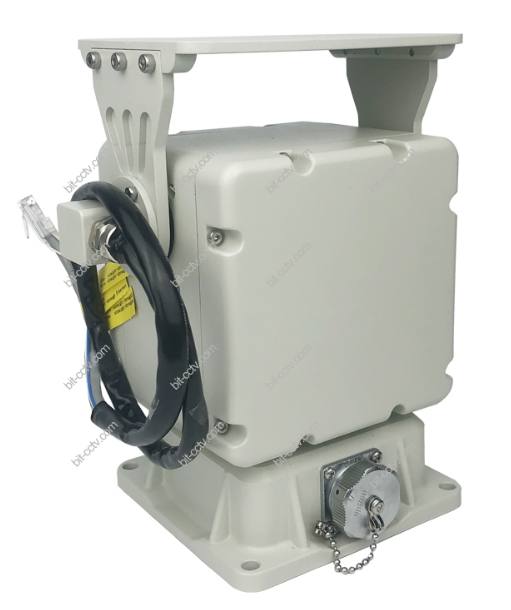

パンチルトポジショナー/パンチルトヘッドは、水平方向と垂直方向の両方に回転するカメラを運びます。パンチルトポジショナー/パンチルトヘッドには2つのモーターが装備されています。 2つのモーターの1つは水平回転を担当し、もう1つは垂直回転を担当します。水平回転の角度は一般に無制限の回転の360度であり、垂直回転の角度は30度、45度、60度、90度などです。水平および垂直回転の角度は、リミットスイッチを介して調整できます。その全体的な動作電圧には、一般的にAC 24V、AC 220V、DC 24Vが含まれます。上下の動作電圧を受け取ると、垂直モーターが回転し、減速ボックスを介して垂直トランスミッションホイールを駆動して回転します。左右の動作電圧を受け取るとき、水平モーターが回転し、パンの下部にある水平ギアプレートを駆動し、減速ボックスを介して回転します。

パンチルトポジショナー/パンチルトヘッドには水平方向と垂直方向のリミットボルトがあり、パンチルトポジショナー/パンチルトヘッドにはリミット機能を実現するための2つのマイクロスイッチがあります。回転角度がプリセットリミットボルトに達すると、マイクロスイッチが電源を遮断し、パンチルトポジショナー/パンチルトヘッドが回転を停止します。

以上が、パンチルトポジショナー/パンチルトヘッドの主な機能と内部構造です。ブルーアイコン (天津) テクノロジー株式会社は、さまざまな機能に応じてパンチルトポジショナー/パンチルトヘッドをカスタマイズできます。たとえば、パンチルトポジショナー/パンチルトヘッドの回転角度、特別な作業環境 (低温) などをカスタマイズできます。

BIT-CCTVについて:

17年前に設立されたBlue Icon (Tianjin) Technology Co.全国的なハイテク企業であるLtdは、パンチルトヘッド/ポジショナー、ロングランレーザーPTZカメラなどの高品質のCCTV監視装置の設計、エンジニアリング、製造、販売を専門としています。IRサーマルイメージングPTZカメラ、デュアルビジョンPTZカメラ、カメラハウジングエンクロージャ、カメラ取り付けブラケットと付属品、およびお客様のさまざまなシステム/プロジェクト要件を満たすカスタムパンチルト製品を提供します。耐久性のある素材で作られた当社の製品は、最も過酷な状態での継続的な操作に耐えるようにテストされています。私達のプロダクトは5つの大陸を渡る40ヶ国以上で広く利用されました。
