一般的なケーブル伝送距離の概要

監視ビデオケーブルのタイプの紹介:

材料によると、SYVとSYWVがあります。 絶縁層の物理的な材料構造は異なります。 SYVは固体ポリエチレンケーブルです; SYWVは高い物理的な泡ケーブルです。 物理的なフォームケーブルの伝送性能は、ポリエチレンのそれよりも優れています。 (S -- 同轴ケーブルY -- ポリエチレンV -- ポリ塩化ビニルW -- 安定化ポリエチレン)

インピーダンスに応じて、SYV 50-XX SYV 75-XX SYV-100 XX...XXは絶縁層の外径を表します。

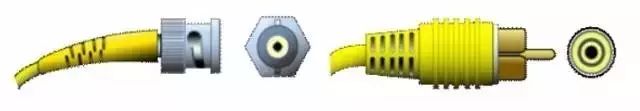

1. Compositeビデオ信号: 一般的なコネクターはBNC、RCA (lotusヘッド) です

75は抵抗を表し、次の3および5はその絶縁外径 (3mm/5mm) を表す。

ビデオラインポイント:

75-3伝送距離は約200メートルです。

75-5伝送距離は約500メートルです。

75-7速度伝送距離は約500-800メートル);

75-9速度伝送距離は約1000 --- 1500メートルです。

75-12の速度伝送距離は約2000 ---- 3500メートルです。

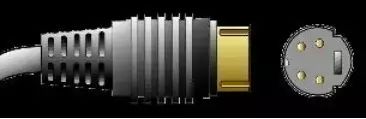

2. Sターミナル (またはY/C)

その学名は一般にSターミナルとして知られている「2コンポーネントビデオインターフェース」と呼ばれ、伝送距離は15メートル短い。

S-Video接続仕様は、日本人が開発した仕様です。 Sは、混合ビデオ信号を出力する際の輝度とクロミナンスの相互干渉を回避して、輝度とクロミナンスの出力を分離する「分離」を指します。 Sインターフェースは、実際には5コアインターフェースであり、2つの輝度信号、2つのビデオクロミナンス信号、および1つの一般的なシールドされた接地線を含む5つのコアで構成されています。

AVインターフェースと比較して、Y/C混合伝送を実行しなくなったため、明るい色の分離とデコードの必要はありません。そして独立した伝送チャネルの使用はビデオ装置の信号のクロストークを大いに避けます。 画像の歪みは、画像の明瞭さを大きく改善する。 ただし、S-Videoは、2つの色差信号 (Cr Cb) を1つのクロミナンス信号Cに混合して送信する必要があります。そしてそれを処理のために表示装置のCbとCrにデコードします、それでもいくらかの信号損失をもたらします。 歪み (小さいながらも、放送ビデオ機器の厳しさの下でテストした場合は検出可能)。 さらに、クロミナンス信号の帯域幅もCrとCbの混合のために制限されているため、Sビデオはすでに比較的良好ですが、それでも完全にはほど遠いです。 S-Videoは、現在の市況や全体的なコストなどの他の要因を考慮すると、最善ではありませんが、それでも最も一般的に使用されるビデオインターフェイスの1つです。

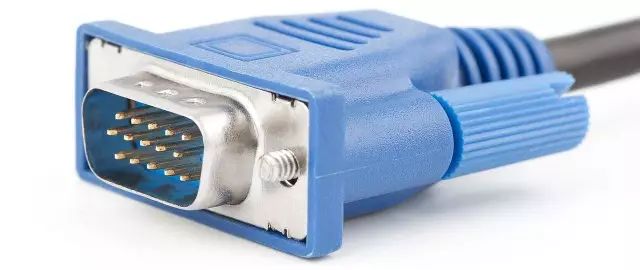

3. VGA信号

VGA (Video Graphics Array) は、1987年にIBMがPS/2で導入したビデオ伝送標準です。 それは高解像度、速い表示速度と豊かな色の利点を持っています。 カラーディスプレイの分野で広く使用されています。 減衰しやすく、伝送距離が短く、干渉の影響を受けやすい。 その3 4/6VGA伝送距離は15-30Mです。

4.コンポーネントビデオ (RGBHV信号)

色差界面はS界面に基づいており、クロミナンス (C) 信号の青色差 (b) と赤色差 (r) は別々に送信され、そして解像度は600ライン以上に達することができます。 通常、YPbPrとYCbCrの2種類の記号を使用します。前者はプログレッシブスキャンの色差出力を表し、後者はインターレーススキャンの色差出力を表します。 今日、多くのテレビ製品は、入力信号の品質を向上させるために色差入力に依存しており、色差インターフェースを介して、さまざまなレベルの信号を入力することができます。最も基本的な480iから乗数スキャンで480p、720p、1080i、 等信号をテレビに送信する唯一の方法は、コンポーネント入力を介してです。 75-2RGBの伝送距離は30-50M、75-3RGBの伝送距離は50-70Mです。

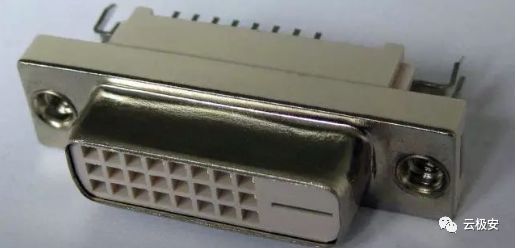

5. DVI

DVI-A (アナログ、アナログ) インターフェース: このインターフェースは、実際にはVGAインターフェースの変形です。 以前は一部のハイエンドCRTモニターで使用されていましたが、現在は基本的に排除されています。 「偽のDVIインターフェース」は、DVI技術の利点を反映するデジタル信号ではなく、アナログ信号を送信するため、DVI-Aを指すとよく言います。

DVI-D (デジタル) インターフェース: DVI-Dは真のデジタル信号インターフェースであり、DVI-Aよりも高度です。ただし、DVI-Dインターフェースには欠点もあります。つまり、ユーザーはインターフェースを使用できません。 昔ながらのCRTモニターと互換性があり、LCDモニターにD-Subインターフェイスしかない場合、ユーザーはぼんやりと見つめます。

DVI-I (統合) インターフェイス: DVI-AとDVI-Dを統合するハイブリッドインターフェイスです。 現在最も互換性のあるDVIインターフェイスであるDVI-DとDVI-Aの両方に互換性があります (D-Subに接続するように変換することもできます)

一般的に言えば、1600 × 1200 @ 60Hz以下のビデオ信号を送信する場合、シングルチャンネルDVIとデュアルチャンネルDVIの間に明らかな違いはありません。 モニターがフルHD (1920 × 1080) 以上の解像度をサポートできる場合は、シングルチャンネルDVIデータケーブルを選択しないでください。 DVI-Dはデジタル信号しか受信できません。DVI-Iはデジタル信号とアナログ信号を同時に受信することができ、伝送距離は短く、7〜15Mです。

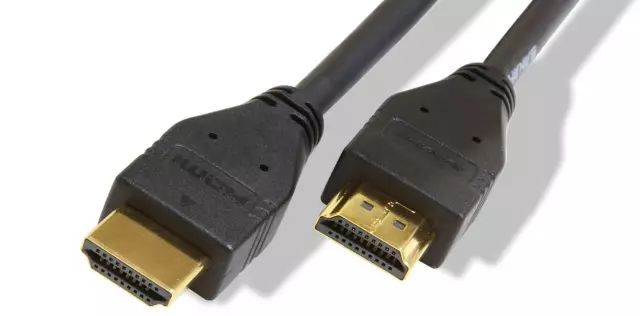

6. HDMI

DVIデジタル信号と同じ基本プロトコルを使用するため、アダプタを介してDVI信号と交換することもでき、DVI信号と互換性があります。 DVIインターフェースよりも強力なHDMIは、通信プロトコルを開発するときにHDMIケーブルを介して忠実度の高いオーディオ信号を送信することを可能にします。 シームレスな接続は配線のトラブルを減らし、HDMIをより広く互換性のあるものにします。 5Gbpsのデータ伝送速度をサポートし、最大15メートルまで送信できます。

DVIと比較して、HDMIはデジタルオーディオ信号を送信でき、HDCPのサポートを追加しながら、より優れたDDCオプション機能を提供します。 HDMIは5Gbpsのデータ転送速度をサポートし、最大15メートルを送信できます。これは、1080pビデオと8チャンネルオーディオ信号を処理するのに十分です。 また、1080pビデオと8チャンネルオーディオ信号は4ギガバイト/秒未満しか必要としないため、HDMIには多くのヘッドルームがあります。 これにより、DVDプレーヤー、レシーバー、PRRを単一のケーブルで別々に接続できます。 さらに、HDMIはEDIDとDDC2Bをサポートしているため、HDMIを搭載したデバイスには「プラグアンドプレイ」の特性があり、そして「交渉」は信号源と表示装置の間で自動的に実行され、最も適切なビデオ/オーディオフォーマットが自動的に選択されます。

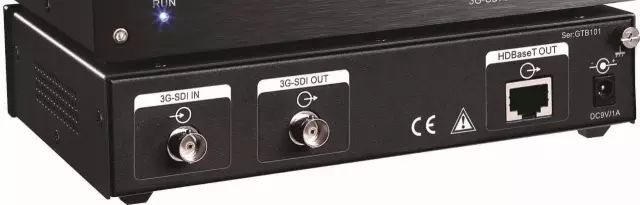

7. SDI

SDI (シリアルデジタルインターフェース) は「デジタルコンポーネントシリアルインターフェース」です。 次に、HD-SDIは高精细デジタルコンポーネントのシリアルインターフェースです。 HD-SDIは、リアルタイムの非圧縮高解像度ラジオおよびテレビカメラであり、セキュリティモニタリングの分野におけるもう1つの技術的進歩であり、モニタリングセンターに高解像度画像ソースを提供します。

共通の制御信号、RS232、RS422、RS485、IR、CR-NET (CREATOR制御信号)

RS232の伝送速度は低いです。 非同期伝送中、ボーレートは20Kbpsである。 インターフェースは、信号線と信号リターン線を使用して、共通の地上伝送形式を形成します。 この一般的な地上伝送は、コモンモード干渉になりやすいので、ノイズ干渉が弱いことに耐性があります。 伝送距離は15メートルから20メートルです。 150pF/mの通信ケーブルを使用する場合、最大通信距離は15mです。ケーブル1メートルあたりの容量を減らすと、通信距離を長くすることができます。 伝送距離が短いもう1つの理由は、RS-232がシングルエンドの信号伝送であり、共通のグラウンドノイズやコモンモードの干渉を抑制できないなどの問題があることです。Oそれは20m以内のコミュニケーションのために一般に使用されます。

RS-422は、強力な干渉防止能力を備えた差動モード伝送であり、1200メートルを伝送することができ、最大伝送速度は10メガバイト/秒です。 バランスの取れたツイストペアの長さは伝送速度に反比例し、最大伝送距離は速度が100kb/s未満の場合にのみ達成できます。 最も高い伝送速度は、非常に短い距離でのみ得られる。 一般に、長さ100メートルのツイストペアラインで取得できる最大伝送速度はわずか1メガバイト/秒です。

RS-485の最大通信距离は约1219メートル、最大データ伝送速度は10Mbpsです。 RS-485インターフェースは、バランスの取れたドライバーとディファレンシャルレシーバーの組み合わせを採用しており、アンチコモンモード干渉能力が向上しています。つまり、アンチノイズ干渉は良好です。

IR赤外線 (CREATOR中央制御赤外線ポート) 伝送距離150メートル。

CR-NET (CREATOR制御信号) 伝送距離は800メートルです。
